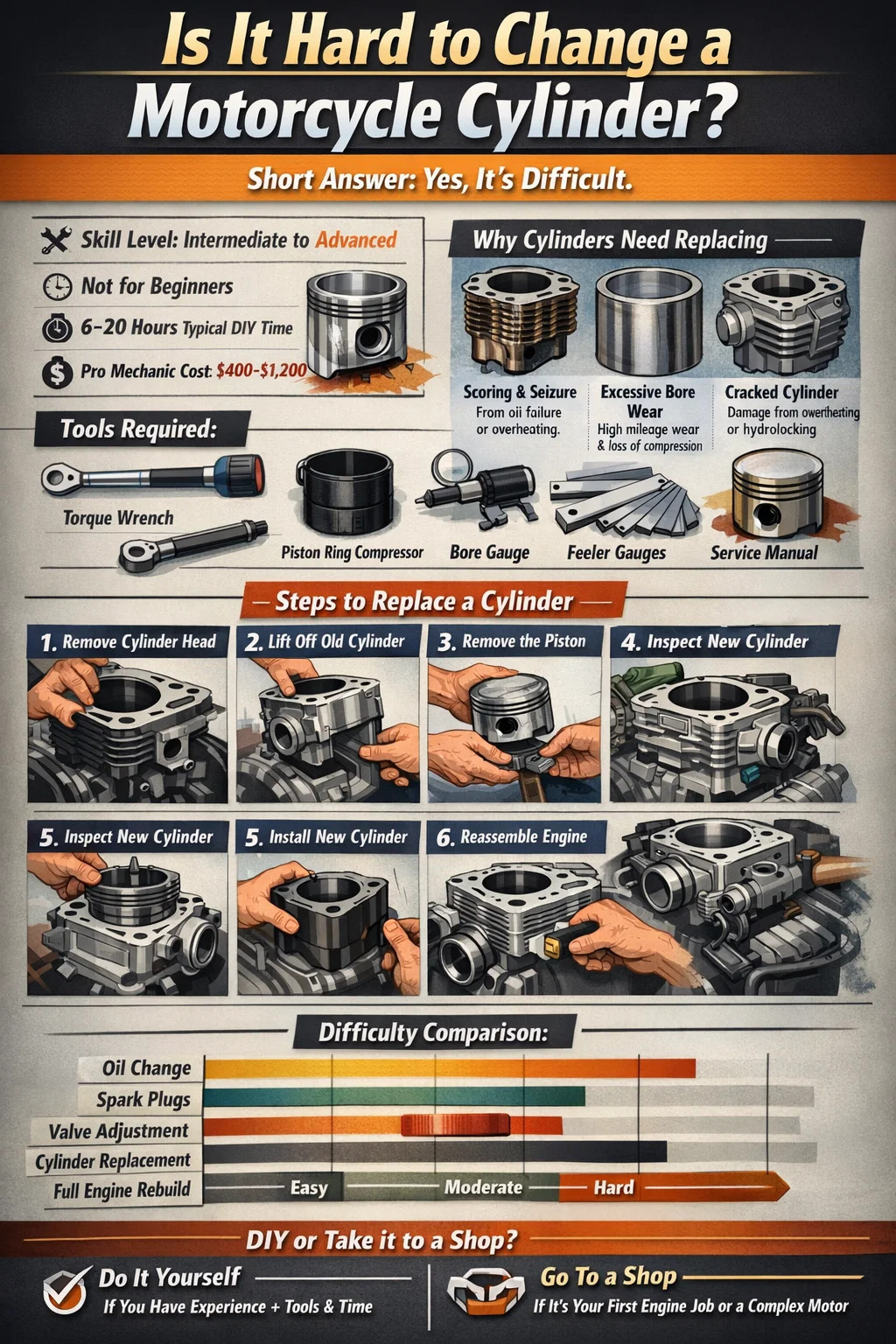

シリンダー交換って大変ですか？

バイクのシリンダー交換って難しいですか？まずは短い答えから

バイクのシリンダー交換は、 moderately to highly difficult バイクのエンジン構成、機械の経験、利用可能なツールに応じて異なります。初心者レベルの仕事ではありません。エンジン再構築の経験のないほとんどのライダーにとって、プロセスは次のようなものになります。 6～20時間 複数のセッションにまたがります。プロの整備士は通常、次の期間に料金を請求します。 人件費は 400 ドルと 1,200 ドル これだけでも、その複雑さがわかります。

そうは言っても、多くの中級レベルの家庭整備士は、慎重な準備、適切なワークショップマニュアル、忍耐力によってオートバイのシリンダーを交換することに成功しています。それは不可能ではありません。プロセスを尊重する必要があるだけです。以前にバルブ調整、トップエンドの再構築、または同様のエンジン作業を行ったことがある場合は、必要な基礎知識の多くをすでに持っています。

このガイドでは、シリンダーの交換が必要な理由、作業の実際の段階的な内容、必要な工具、費用、所要時間、人が間違える箇所など、あらゆる角度から説明しています。最終的には、自分でこれに取り組むか、ショップに任せるかについて、十分な情報に基づいた決定を下せるようになります。

なぜ変更する必要があるのか オートバイのシリンダー そもそも？

オートバイのシリンダーは、ブレーキパッドとは異なり、予測可能なスケジュールで摩耗しません。特定の故障モードが原因でシリンダーの交換または再調整が必要になりますが、そのほとんどはエンジンが完全に故障する前に認識できる症状を引き起こします。

得点と奪取

シリンダー壁の傷は、ピストンまたはピストンリングがシリンダーボアと金属同士が直接接触すると発生します。これは通常、潤滑不良、つまりオイル不足、間違ったグレードのオイルの使用、またはオイル ポンプの故障が原因で発生します。スコアリングが発生すると、シリンダボアに垂直な傷がつき、油膜が破壊され、摩耗が壊滅的に加速されます。エンジンが焼き付き、ピストンがシリンダー壁にロックされて回転が停止すると、ほとんどの場合、新しいピストンとリングとともにシリンダーの交換が必要になります。

走行距離が長いとボアが過度に摩耗する

オートバイのシリンダーは燃焼サイクルごとにわずかに摩耗します。時間の経過とともに、ボアの真円がずれたり、工場の公差を超えて大きくなったりします。ほとんどのメーカーは、最大摩耗限界を次のように指定しています。 0.05～0.10mm 標準穴径を超えています。そのしきい値を超えると、圧縮が低下し、オイル消費量が増加し、出力が著しく低下します。走行距離の多いバイク、特に走行距離が長いバイク 5万キロ ハードな使用の場合、多くの場合この段階に達します。

ひび割れまたは損傷したシリンダー

過熱、水の摂取（ハイドロロック）、または衝撃による物理的損傷により、シリンダーに亀裂が生じる可能性があります。ひび割れたシリンダーはほとんど修理の必要がなく、交換が唯一の現実的な選択肢です。症状としては、クーラントとオイルの混合、明らかな原因のない深刻な過熱、多気筒エンジンの 1 つのシリンダーの圧縮損失などが挙げられます。

パフォーマンスのアップグレード

ライダーの中には、パフォーマンス上の理由からオートバイのシリンダーを意図的に交換し、排気量を増やすビッグボアキットを取り付ける人もいます。たとえば、250cc 単気筒エンジンの一般的なアップグレードには、純正のシリンダーとピストンを 270cc または 300cc のビッグボア キットに交換することが含まれる場合があります。これには、実際のパワーゲインを実現するために、圧縮比、キャブレターの噴射または燃料噴射マッピング、カムシャフトのタイミング、および排気を注意深く一致させる必要があります。

オートバイのシリンダーが実際にどのように機能するか: あなたが扱っているもの

エンジンの作業を試みる前に、コンポーネントの機能を理解することで、作業から謎が取り除かれ、コストのかかる間違いを避けることができます。

オートバイのシリンダーは、ピストンが上下に動く樽型のハウジングです。シリンダーヘッド（バルブと燃焼室を含む）とクランクケース（クランクシャフトとトランスミッションを含む）の間に位置します。燃焼が起こるたびにピストンがシリンダーボア内で下方に押され、コネクティングロッドとクランクシャフトを介して圧力が回転運動に変換されます。

シリンダーボアには精密に機械加工された表面 (通常、クロスハッチホーンパターン) があり、ピストンリングを潤滑するためのオイルの薄い膜が保持されます。リング自体がピストンとボアの間にほぼ完璧なシールを形成し、燃焼ガスが下方に漏れる（ブローバイ）のを防ぎ、オイルが燃焼室に入るのを防ぎます。

空冷エンジンでは、シリンダーには熱を放散するために外部フィンが付いています。水冷エンジンでは、シリンダーに冷却水を循環させるウォーター ジャケット通路が含まれています。この区別は、分解時に非常に重要です。液冷システムでは、シリンダーを取り外す前に冷却システムの水を抜く必要があります。

最新のオートバイのシリンダーの多くは、アルミニウムの外側ボディに圧入されたスチールまたは鋳鉄のスリーブを使用しています。他のものは、ニカシルまたは同様のコーティングをアルミニウムの穴に直接塗布して使用します。 Nikasil でライニングされたシリンダーは、ほとんどの場合、穴あけや再スリーブ化ができません。 — ボアが仕様を超えて損傷した場合は完全に交換する必要があり、修理オプションと予算に大きな影響を与えます。

バイクのシリンダー交換に必要な工具

DIY シリンダー作業が失敗する最大の理由は、適切な工具の欠如です。間違った工具を使用すると、ねじ山が削れたり、合わせ面が損傷したり、不適切なトルクが発生して、再組み立て後に直ちにエンジン故障が発生する可能性があります。

• 品質 トルクレンチ ニュートンメートルでの読み取りが可能 (通常、シリンダーボルトの場合は 10 ～ 100 Nm の範囲をカバー)
• メートル法のソケットとコンビネーションレンチの完全なセット (日本とヨーロッパのほとんどのオートバイは完全にメートル法です)
• ピストンリングコンプレッサー — リングを破損することなくピストンとリングをシリンダーボアに戻すために不可欠です
• ピストン ピン サークリップ プライヤー (ピストン ピンを保持している小さなスナップ リングは紛失しやすく、適切な工具がないと取り付けが困難です)
• ボアゲージまたはダイヤルゲージ シリンダーの直径を測定し、ボアが仕様の範囲内であるかどうかを判断します。
• ピストンリングエンドギャップチェック用隙間ゲージ
• プラスチックまたはゴムハンマー (エンジンコンポーネントに直接スチールハンマーを使用しないでください)
• 合わせ面を清掃するためのガスケット スクレーパーおよび表面処理ツール
• エンジンやバイクをしっかりと支えるエンジンスタンドや安定した作業台
• クランクケース内の損傷したねじ山を洗浄または修復するためのねじタップセット (最小 M6、M8、M10)
• 工場サービスマニュアル 特定のオートバイモデル用 — 一般的なガイドではなく、トルク仕様と組み立て手順が記載された実際のメーカーのマニュアル

まだボアゲージを所有していない場合は、出費が予想されます 40ドルから150ドル まともなもので。ピストンリングコンプレッサーが動きます 15ドルから60ドル 。これらはオプションではありません。ジョブを正しく実行するための基本です。

オートバイのシリンダー交換の段階的な概要

次のプロセスは、ほとんどの 4 ストローク シングルおよびパラレル ツイン オートバイ エンジンに広く適用されます。 V ツイン、インライン 4、その他の構成も同じ原理に従いますが、複雑さが増します。必ず各ステップを特定のサービス マニュアルと相互参照してください。

ステップ 1 — 準備と安全性

エンジンが完全に冷えるまで待ちます (最後の運転から少なくとも 2 時間後)。バッテリーのマイナス端子を外します。ドレンプラグを取り外し、エンジンオイルを適切なキャッチパンに流し込み、エンジンオイルを排出します。エンジンが水冷の場合は、冷却液も抜きます。燃料はペットコックで止めて、燃料ラインを外してください。

ステップ 2 — 外部コンポーネントの取り外し

フェアリング、サイドカバー、またはエンジンへのアクセスを妨げている車体を取り外します。シリンダーヘッドから排気パイプを外します。これらのボルトは熱サイクルで固着していることが多く、前​​夜に浸透オイルを塗布する必要がある場合があります。キャブレターまたはスロットルボディを取り外します。点火プラグのワイヤーを外し、点火プラグを取り外します。

ステップ3 — シリンダーヘッドを取り外す

シリンダーヘッドはシリンダーの上にあるため、最初に取り外す必要があります。カムシャフトを取り外す前に、カムチェーンテンショナーを緩めてください。ロッカーカバーを取り外し、次にカムシャフトを取り外します。カムのタイミングマークに注意してください。分解前の写真は必須です。ヘッドボルトは、ヘッドの歪みを避けるために、十字パターン（締める順序の逆）で段階的に緩めます。一般的な 4 ストローク エンジンには、 シリンダーヘッドボルト4～8本 .

ステップ4 — シリンダーを取り外す

ヘッドを取り外すと、シリンダー自体をクランクケースから持ち上げることができます。ほとんどのシリンダーは、ヘッドを貫通した同じスタッドによって固定されています。つまり、多くの設計では個別のシリンダー固定具が存在しません。ただし、一部のエンジンには別個のベースボルトがあります。シリンダーはピストンから上向きにスライドします。詰まっていると感じた場合は、激しく揺さぶる衝動を抑えてください。通常、ベースフィンの周りをゴムハンマーで軽く叩くと、フィンが外れます。ピストンを取り外したら、フィンを傷つけないように慎重に脇に置きます。

ステップ 5 — ピストンを検査して取り外す

シリンダーを外すとピストンがコネクティングロッド上に露出します。正しいペンチを使用してピストン ピン サークリップを取り外します。これらの小さなリングはガレージを飛び交う可能性があり、再び見つけるのはほとんど不可能です。ピストンピンをスライドさせてピストンを取り外します。ピストンに傷、亀裂、またはリングランドのつぶれがないかどうかを検査します。新しいシリンダーまたは再生シリンダーを取り付けるときは、古いピストンリングを必ず交換する必要があります。

ステップ 6 — 新しいシリンダーの検査と測定

取り付ける前に、新しいシリンダーのボアを複数の点 (上部、中央、下部) および 2 つの直角な方向で測定します。ボア径がピストンサイズの仕様と一致していることを確認してください。ピストンとボアのクリアランスを確認します（通常は 0.02～0.05mm ほとんどの 4 ストローク エンジンに適用されます)。各リングをボアに挿入し、隙間ゲージで測定することにより、ピストン リングの端のギャップを確認します。

ステップ7 — 新しいシリンダーを取り付ける

必要に応じて、新しいリングと新しいピストンピンを使用して新しいピストンを取り付けます。新しいベースガスケットをクランクケースの合わせ面に取り付けます。古いガスケットは決して再利用しないでください。シリンダーボアとピストンリングに軽く注油します。メーカーの仕様に従ってリングのギャップを慎重に配置します (ブローバイが発生するため、ギャップを揃えないでください)。ピストンリングコンプレッサーを使用してリングを圧縮し、シリンダーをピストンの上でゆっくりと下にスライドさせます。リングを通過すると、シリンダーはクランクケースのスタッドの所定の位置に落ちます。

ステップ 8 — 再組み立てと最終トルク

新しいヘッドガスケットを使用してシリンダーヘッドを取り付けます。すべてのヘッドボルトを仕様に従って正しい順序で、通常は複数の段階で締めます。たとえば、最初に締めます。 20Nm 、次にフルスペックに 40～60Nm エンジンの設計によります。タイミングマークを正確に合わせてカムシャフトを取り付け直します。カムチェーンの張力を設定します。すべての外部コンポーネントを取り外したときと逆の順序で再度取り付けます。必要に応じて、新しいエンジン オイルと冷却液を補充します。

ステップ 9 — 最初の始動と慣らし運転

始動する前に、点火プラグを取り外した状態でエンジンを短時間クランキングし、エンジンに点火せずに油圧を高めます。プラグを再度取り付けて始動し、オイル漏れ、冷却水漏れ、異音の有無を直ちに監視します。新しいオートバイのシリンダーには適切な慣らし期間が必要です。通常、 500～1,000km さまざまな負荷で走行するため、この期間中の持続的な高 RPM を避けます。ならし期間の終わりにオイルを交換して、細かい金属粒子を洗い流してください。

他の一般的なバイクの修理と比べてどれくらい難しいですか？

シリンダーの交換を状況に合わせて考えると、期待を調整するのに役立ちます。以下の表は、オートバイのシリンダー交換と他の一般的な修理作業を、難易度と時間のスケールで比較しています。

この比較からわかることは、シリンダー交換は中級から上級の領域にしっかりと位置しているということです。これは可能な限り最も複雑なエンジン作業ではありませんが、基本的なメンテナンスを数ステップ超えています。以前にバルブクリアランス作業を行ったことがある場合、シリンダーの交換が次の課題となるのは当然です。より多くの分解作業が必要になりますが、原理は同じです。

バイクのシリンダー交換が見た目より難しい理由

経験の浅い整備士が不意を突かれる要因がいくつかあります。事前にそれらを認識しておくことで、避けられる失敗を防ぐことができます。

固着または剥がれたファスナー

エンジンのファスナーは極度の熱サイクルにさらされます。何年も使用されているボルト、特にエキゾーストマニホールドのボルトやシリンダースタッドは、錆やねじ山複合腐食によって固着することがよくあります。固着したボルトを無理に押し込むとボルトが剥がれ、シリンダーやクランクケースから折れたボルトを取り出すのは、精密な穴あけ工具とネジ抜き工具が必要な非常に困難な作業です。分解の 24 ～ 48 時間前に浸透オイルを塗布し、初期緩みトルクにラチェットではなくインパクト ドライバーを使用すると、このリスクが大幅に軽減されます。

カムタイミングエラー

間違ったタイミングでカムシャフトを再取り付けすることは、最も一般的な、そして致命的な再組み立てエラーの 1 つです。オフになっても カムチェーンスプロケットの1歯 エンジン点火時にバルブとピストンが接触する可能性があります。締り嵌めエンジン (バルブとピストンの経路が重なっている場所) では、これによりバルブが即座に曲がり、エンジンが破壊されます。分解前にカムタイミングマークを複数の角度から撮影し、再組立後エンジンを手で回す前に再度確認してください。

ピストンリングの取り付けミス

ピストン リングには特定の向きがあり、多くの場合、上面と下面に点または「TOP」という文字が付いています。リングを逆さまに取り付けると、オイルの消費、圧縮不良、または最初の熱サイクル中にリングが破損する可能性があります。さらに、リングは正しい溝に取り付ける必要があります。圧縮リングは上の溝に、オイル コントロール リング アセンブリは下の溝に取り付けます。これらを混同すると、直ちにエンジンが損傷します。

合わせ面の表面処理

シリンダーベースまたはシリンダーヘッドの合わせ面に古いガスケット材料が残っていると、新しいガスケットが取り付けられている場合でも圧縮漏れが発生します。アルミニウムのシール面を傷つけずに古いガスケット材料をすべて除去するには、忍耐と正しいスクレーパー技術が必要です。表面を激しく引きずる金属スクレーパーではなく、非常に細かい研磨パッドを補充したプラスチックスクレーパーを使用します。約を超える深さのえぐり 0.1mm シール領域を横切ると、持続的な漏れが発生する可能性があります。

不適切なトルクシーケンス

ヘッドボルトは、特定のクロスパターン順序で複数の段階でトルクを加える必要があります。次のボルトに移動する前に 1 つのボルトを完全に締めると、ヘッド ガスケットが不均一に引っ張られ、歪みや局所的な漏れが発生します。ヘッドの反りは、表面を再研磨するか交換するなど、費用がかかる問題です。順序は常にサービスマニュアルに記載されており、正確に従う必要があります。これは近似が許容される領域ではありません。

エンジン構成が難易度に与える影響

すべてのオートバイのシリンダー作業が同じように難しいわけではありません。エンジンのレイアウトと設計は、所要時間と複雑さに大きな影響を与えます。

単気筒エンジン

トレイル バイク、デュアル スポーツ バイク、および多くの小型コミューターは、「サンパー」とも呼ばれる単気筒エンジンを使用しています。これらは、 DIY シリンダー作業に最もアクセスしやすいエンジン 。最新の設計では、シリンダーが 1 つ、ピストンが 1 つだけ、そして単純なオーバーヘッド カム アーキテクチャが採用されているため、この仕事は中級レベルの家庭整備士でも管理できます。一般的な 250 ～ 500cc のサンパーを初めて使用する場合は、8 ～ 14 時間かかると予想されます。

パラレルツインエンジン

中型のアドベンチャー バイクやロードスター バイクで人気のあるパラレル ツイン エンジンは、コンポーネント数が 2 倍になりますが、ほとんどの設計で 1 つのシリンダー ブロック鋳造を共有します。通常、シリンダーを取り外す際には両方のピストンを同時に処理する必要があります。この作業は、同等の単気筒の場合よりもおよそ 40 ～ 60% 複雑です。一部のフレーム構成では、エンジン後部へのアクセスが制限される場合もあります。

Vツインエンジン

クルーザーや一部の高性能バイクに搭載されている V ツイン オートバイ エンジンには、2 つの独立したシリンダーが互いに角度を付けて取り付けられています。各シリンダーは技術的にはある程度独立して整備できますが、後部シリンダーへのアクセスはフレーム、燃料タンク、その他のコンポーネントによって厳しく制限されることがよくあります。一部の V ツイン設計では後部シリンダーをフレームからエンジンを取り外す必要がある場合があり、作業の範囲が大幅に増加します。

直列4気筒エンジン

スポーツバイクや高性能ロードスターには直列4気筒エンジンが搭載されていることが多いです。直列 4 気筒のオートバイのシリンダーを交換するには、通常、最初にフレームからエンジンを完全に取り外す必要があります。エンジンの幅が広すぎ、シリンダーはフレーム内で最上位の作業を行うには厳重に梱包されすぎています。エンジンをスタンドに設置すると、プロセスはより管理しやすくなりますが、コンポーネントの数 (ピストン 4 つ、リング 4 セット、バルブ トレイン 4 つ) が膨大になるため、これはかなりの作業となります。予算 20～40時間 初めての直列4気筒交換作業に。

オートバイのシリンダー交換の費用: DIY vs. プロ

コストは、DIY かショップの決定において重要な要素です。以下の内訳は、さまざまなエンジン タイプにわたる両方のアプローチの一般的な費用を示しています。

DIY にはコスト面でのメリットがあり、コストを節約できます。 400ドルから1,200ドル 店舗の料金に応じてそれ以上。ただし、DIY 作業が失敗し、ショップにエラーの診断と修正を依頼する必要がある場合、最初から専門家に依頼するよりもはるかに高い費用がかかる可能性があります。 DIY の経済的な議論は、仕事を正しく実行した場合にのみ成立します。

アフターマーケットのシリンダー オプションは、特に人気モデルの場合、部品コストを大幅に削減できます。一般的なヤマハ WR250R またはホンダ CRF450 の再生シリンダーまたはアフターマーケットシリンダーには費用がかかる場合があります 90ドル～200ドル 対 300ドル～600ドル OEM用。品質はアフターマーケットのサプライヤーによって大きく異なるため、契約する前に特定のブランドを調べてください。

オートバイのシリンダーに今すぐ注意が必要であることを示す兆候

シリンダーの問題を早期に発見することで、シリンダー交換作業がエンジン全体の再構築に変わるような致命的なエンジン故障を防ぐことができます。これらの警告サインに注意してください。

• 排気ガスから青または灰色の煙が出る — 特に始動時または減速時に — 多くの場合リングの摩耗やボアの摩耗が原因で、オイルが燃焼室内で燃えていることを示します。
• 目に見える外部漏れがなく、オイル消費量が急速に増加 - 消費量が 1,000kmごとに100ml 捜査を令状する
• 圧縮の損失 — 圧縮テストの測定値は次の値を超えています 10～15% 工場出荷時の仕様を下回っている場合は、シリンダーまたはバルブの問題を示します
• 湿式圧縮テストでは、乾式テスト (テスト前にシリンダーに少量のオイルを注入) に比べて大幅な改善が見られ、バルブの問題ではなく、リングとボア間のシールの破損が確認されます。
• 以前は存在しなかった、RPM とともに増加する金属的なカチカチ音やカタカタ音
• エンジンが冷えている間は始動しにくいが、温まると正常に始動する場合 (特に単気筒バイクの場合)、圧縮が低下している可能性があります。
• 明らかな冷却システムの故障がない液冷エンジンの慢性的な過熱は、シリンダーの亀裂やヘッドガスケットの吹き抜けを介して燃焼ガスが冷却システムに侵入していることを示している可能性があります。

自分で行うべきですか、それともショップに持っていくべきですか?

これが中心的な質問であり、その答えはいくつかの側面にわたる正直な自己評価に依存します。

次の場合は自分で実行してください:

• ご自身のバイクで少なくともバルブクリアランス調整またはカムシャフトの取り外しを完了していること
• 必要な特殊工具、特にトルクレンチやボアゲージを所有しているか、借用できます。
• 特定のモデルの工場サービスマニュアルをお持ちです
• 時間には余裕があります。特に最初の試みでは、予想より大幅に長い時間を計画してください。
• バイクは主な移動手段ではないため、合併症が発生した場合でもダウンタイムを許容できます
• あなたは、アクセスの悪い複雑な直列 4 気筒エンジンや V ツインエンジンではなく、単純な単気筒エンジンに取り組んでいます。

次の場合はショップに持ち込んでください。

• これは初めてのエンジン内部修理であり、これまでにトップエンドのエンジンを分解したことがない場合
• トルクレンチを持っていない - エンジン作業にはこれは絶対に譲れないことだ
• エンジンは複雑な多気筒構成であり、アクセスが困難です
• シリンダーの損傷は、エンジンの固着やバルブの曲がりといった別の深刻な問題に二次的に発生しており、より広範な診断と修理が必要です。
• オートバイは高価な機械であり、一歩間違えば経済的に壊滅的な打撃を受けるでしょう
• 特定の短期間内に自転車を道路に戻す必要がある

中間の方法も検討する価値があります。分解と再組み立ては自分で行いますが、必要に応じてボアの測定とホーニングのために裸のシリンダーを機械工場に持ち込んでください。エンジン作業経験のある機械工場の料金は目安となります $50–$150 オートバイのシリンダーを検査、測定、研磨するため、ほとんどの労力を節約しながら、専門的に検証された部品が得られます。

再生品と新品のオートバイシリンダー: どちらを選択するか

交換用シリンダーを調達する場合、いくつかのオプションがあり、それぞれコスト、入手可能性、品質のトレードオフがあります。

新品純正シリンダー

新品の OEM シリンダーが最も安全な選択です。工場仕様を満たすことが保証されており、不明な摩耗履歴がなく、ほとんどの場合完全な保証が付いています。最も高価でもあります。人気のあるモデルの場合、OEM の入手可能性が問題になることはほとんどありません。古いバイクや生産終了したバイクの場合、OEM 部品が製造されなくなっている可能性があり、他の選択肢を余儀なくされます。

高品質のアフターマーケットシリンダー

評判の良いアフターマーケット ブランド (オフロード バイクの Wiseco、Na Mura、シリンダーワークス、ヨーロッパ モデルの Athena など) は、OEM 仕様を満たす、またはそれを超えるシリンダーを製造しています。 Cylinder Works たとえば、多くの人気のあるダートバイク用のニカシルライニングシリンダーをおよその価格で提供しています。 OEMコストの60～75% 同等の耐久性を備えています。購入する前に、モデルの特定のブランドの評判を調べてください。

再生 (再ボア) シリンダー

元のシリンダーボアに傷はあるが亀裂はなく、ニカシルコーティングではなく交換可能なスチールスリーブを使用している場合は、機械工場でオーバーサイズに穴あけしてもらい、オーバーサイズのピストンを取り付けることができる可能性があります。ほとんどのエンジンがサポートしています 1 つまたは 2 つのオーバーサイズ オプション (通常は 0.25 mm と 0.50 mm) ボア直径が安全限界を超える前に。オーバーサイズのピストンとリングのコストが新しいシリンダー アセンブリよりも大幅に安い場合、これが最も経済的なオプションとなります。

サルベージエンジンからの使用済みシリンダー

壊れたバイクや動かなくなったドナーバイクから中古のシリンダーを購入するのは最もリスクの高い選択肢です。測定せずにボアの状態を確認することはできず、磨耗したボアや以前に修理したボアはすぐに故障する可能性があります。この方法を採用する場合は、見かけの状態に関係なく、取り付け前に必ずボアを測定し、ピストンリングを交換してください。これは、シリンダが十分に安価で、潜在的な故障が経済的リスクを許容できる場合にのみ考慮してください。

完璧に良好なシリンダー交換作業を台無しにするよくある間違い

これらのエラーは、シリンダー交換直後 (場合によっては最初の 100 km 以内) でエンジンが故障したライダーからのフォーラムへの投稿に繰り返し表示されます。

• ヘッドガスケットを交換しないと 元のヘッドを再取り付けするときは、必ず新しいガスケットを取り付けてください。圧縮されたガスケットは再利用しないでください。
• 再組み立て後のバルブクリアランスの確認を忘れる - 新しいシリンダーを取り付けると、場合によっては圧縮比がわずかに変化するため、組み立て時に必ずバルブクリアランスを確認する必要があります
• ならし手順を省略してピストン リングを適切に装着しないと、取り付け直後に激しい走行をするとリングが装着できなくなり、永久的なオイルの消費が発生します。
• ダボピンがクランクケースに固定されていることを確認せずにシリンダーベースガスケットを取り付けると、ダボピンが欠けているためにシリンダーの中心がわずかにずれていると、漏れが発生し、亀裂が生じる可能性があります。
• 組み立て前にリングエンドのギャップを仕様と照らし合わせてチェックしない - リングがきつすぎると熱で膨張して固着する
• 適切なガスケットの代わりに RTV シーラントを使用すると、シリコン シーラントがオイル通路に引き込まれ、重要なコンポーネントへのオイルの流れが詰まる可能性があります。
• シリンダーヘッドボルトの過トルク – アルミニウムのネジ山は簡単に剥がれ、シリンダーヘッドのネジ山の引き抜き修理 (ヘリコイルインサート) はコストと複雑さを追加します。
• ピストンピンにサークリップを再取り付けするのを忘れる - サークリップが欠けていると、ピストンピンが負荷によって横に移動し、エンジン始動後数分以内にシリンダー壁に致命的な傷がつきます。

難易度と自分でやる価値があるかどうかについての最終判断

バイクのシリンダー交換は、 本当に挑戦的ですが、絶対に達成可能です 準備が整った忍耐強い在宅整備士向け。難しいのは、単一のステップが技術的に圧倒的であることではありません。多くのステップにわたって必要とされる累積的な精度にあり、その後エンジンが確実に動作するためには、それぞれのステップを正しく実行する必要があります。

この仕事では、入念な準備が大切です。作業を開始する前にマニュアルを読み、分解する前にすべてのツールと部品を集め、すべてを写真に撮り、関連するすべての段階で測定を行い、90% 完了してエンジンを始動したいという気持ちが高まったときに再組み立てを急ぐ誘惑に抵抗してください。

ほとんどの単気筒オートバイ エンジンの場合、初めて DIY でシリンダーを交換するには、週末丸々集中して作業する必要があります。有能なバイクショップで行われる同じ作業は 1 日で完了し、費用はかかります 600ドルから2,000ドル 部品と工賃により異なります。最終的には、自分の精度に対する自信、使える時間、何か問題が発生した場合に吸収できる経済的リスクに応じて決定します。

すべてのトルク仕様を必須のものとして、すべての測定値を必須のものとして、マニュアルのすべてのステップを提案ではなく正しい方法として扱うなど、正しい考え方を持って作業に取り組む場合、オートバイのシリンダー交換は、バイクの他のほとんどの作業よりもエンジンについてより多くのことを学べる、非常に満足のいく修理になります。
