シリンダーが故障しているかどうかを確認するにはどうすればよいですか?

デッドシリンダーが実際に意味するもの

デッドシリンダーとは、点火していないシリンダーのことであり、エンジンの通常のサイクル中にそのシリンダー内で燃焼が発生していないことを意味します。オートバイの場合、これは深刻な問題です。ほとんどのバイクは 2、3、または 4 気筒で動作し、1 つでも気筒を失うと実効出力が大幅に低下するからです。並列ツインでは、容量がすぐに 50% まで低下します。 4 気筒スポーツバイクでは、パワーの 25% が失われ、エンジンは非常に荒くて不均一な特性で動作し、それがシャーシ全体で感じられます。

最も直接的な答えは、オートバイの走行が荒い、出力が著しく低下している、燃料が燃えていないような臭いがする、またはアイドル時や負荷時に失火している場合は、シリンダーの 1 つが点火を停止している可能性が高いです。 この記事では、それを確認するすべての方法、原因、および解決方法を説明します。

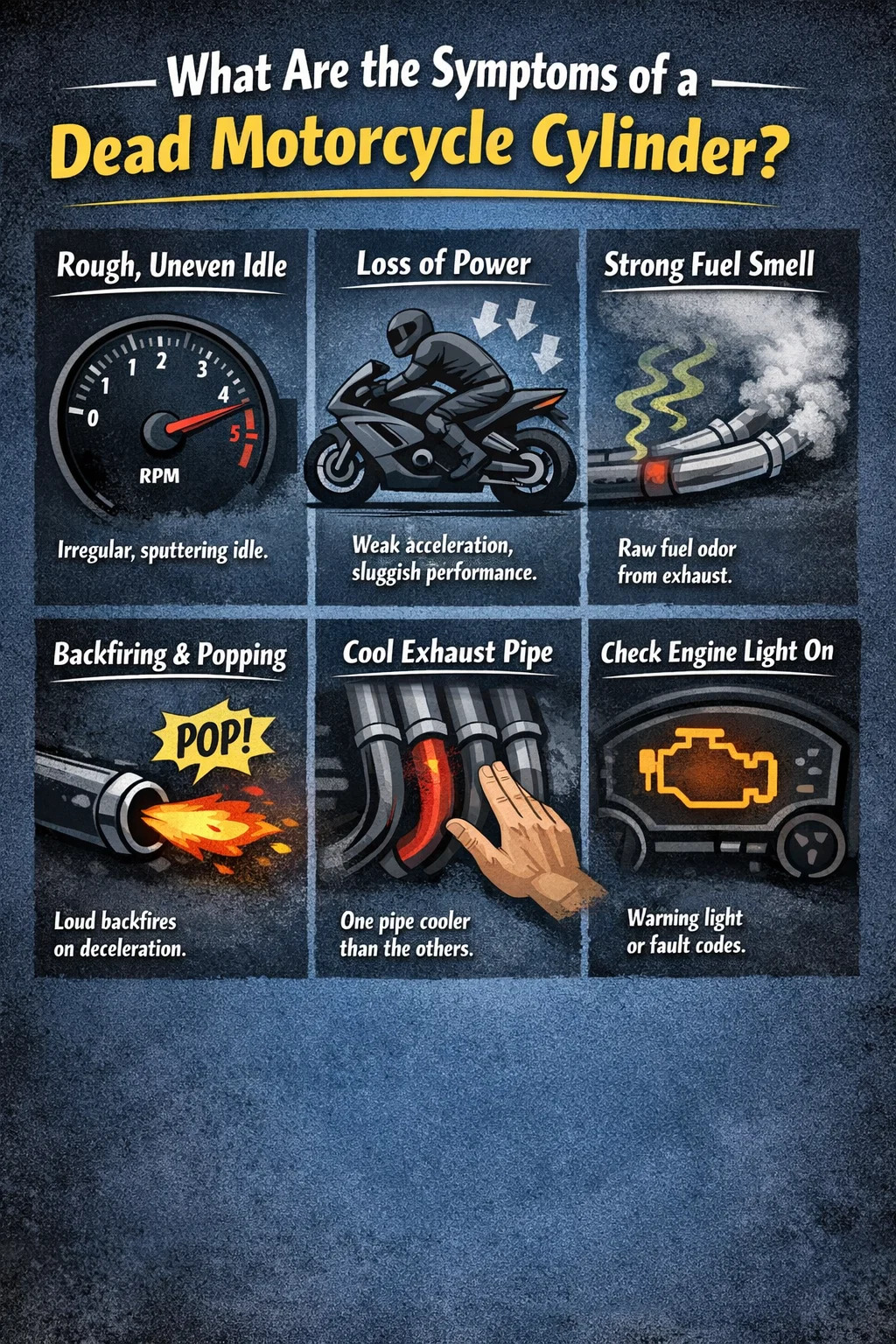

死者の最も明白な症状 オートバイのシリンダー

通常、ツールを取り出す前に、感覚が最初のヒントを与えてくれます。自分のバイクをよく知っているライダーは、エンジンを始動してから最初の数分以内に問題を発見することがよくあります。シリンダーが作動しなくなったことを最も直接的に示す症状は次のとおりです。

ラフ、ムラのあるアイドル

健全な多気筒エンジンは、一定のリズムでアイドリングします。 1 つのシリンダーが低下すると、エンジンに不均一な鼓動が発生します。 4 気筒のオートバイでは、これは通常期待される滑らかなゴロゴロという音ではなく、羽ばたきまたは脈動するアイドル音のように聞こえます。ツインでは、バイクが通常よりも大きく揺れ、排気音が明らかにずれて聞こえます。特徴的なツインビートというよりは、単気筒のガクンという音に近いです。

大幅な電力損失

バイクが突然鈍くなったように感じたり、高速道路まで加速するのに苦労したり、負荷がかかって行き詰まったりした場合は、シリンダーの不着が最も疑われます。 4 気筒すべてで約 110 馬力を発生する 600cc 直列 4 気筒は、3 気筒で走行すると著しく弱く感じられます。まだ乗ることができるかもしれませんが、スロットル応答がフラットに感じられ、トップエンドの引きがなくなります。

排気から原燃料の強い臭いがする

シリンダーが点火していないとき、混合気は燃焼せずに燃焼室を通って排気ガスから排出されます。これにより、排気管から非常に目立つ原燃料臭が発生します。場合によっては、少量の黒煙が発生したり、マルチ排気セットアップで影響を受けるシリンダーの排気出口の周囲に燃料の残留物が見られる場合もあります。

バックファイアまたはポッピング

排気システムに流入した未燃燃料は下流で発火し、特に減速時にバックファイアや破裂音を引き起こす可能性があります。リーンマップのバイクでは減速時に多少のポッピングが発生するのは正常ですが、他の症状と組み合わさった一貫したポッピングはシリンダーに問題があることを示す強力な指標です。

1 つの排気パイプが他の排気パイプよりも明らかに冷たい

これは、マルチエキゾーストバイクで実行できる最も信頼性の高い物理チェックの 1 つです。エンジンを数分間作動させた後、触らずに慎重に各排気ヘッダーの近くに手をかざします。シリンダーが作動している場合、パイプは近寄れないほど熱くなります。 燃焼が熱を発生させていないため、デッドシリンダーの排気パイプはかなり冷たくなり、場合によってはほとんど暖かくなりません。 4-into-1 排気システムを備えたバイクでは、このテストはエンジンに近い個々のヘッダー パイプで最も効果的です。

エンジンライトまたは故障コードを確認する

オンボード診断機能を備えた最新の燃料噴射式オートバイでは、シリンダーが燃焼に寄与しなくなったときに失火コードやシリンダー固有の障害がスローされることがよくあります。ダッシュボードの警告灯が点灯している場合は、何かを行う前に、診断ツールを接続するか、バイクの自己診断モード (ヤマハ、ホンダ、カワサキ、BMW の多くのモデルで利用可能) を使用して、保存されているコードを読み取ります。

故障シリンダーを確認するための段階的な診断テスト

シリンダーの故障を疑うことと、それを確認することは別のことです。次のテストを順番に使用します。テストは、単純で非侵襲的なものから、より複雑な機械的チェックに進みます。

テスト 1: スパークプラグの引き抜きテスト

エンジンが作動している状態（またはエンジンを停止した直後）に、点火プラグ キャップを 1 シリンダーずつ取り外します。健全なシリンダーでは、プラグ キャップを外すと、すぐに顕著なエンジン RPM の低下と粗さの増加が発生し、エンジンが抗議します。故障していると思われるシリンダーからキャップを取り外しても、エンジンの動作がまったく変化しない場合、そのシリンダーはすでに何も寄与していません。これは、キャブレター式バイクや古い燃料噴射式バイクでも確実に機能する、工具不要の迅速な方法です。

注意: 最近の燃料噴射式オートバイでは、これを行うと障害コードがスローされる可能性があります。続行する前に、特定のモデルがこのタイプのライブ テストをサポートしているかどうかを必ず確認してください。

テスト 2: スパークプラグの検査

疑わしいシリンダーから点火プラグを取り外し、慎重に検査してください。プラグが正しく点火していると、電極に明るい黄褐色または灰色が表示されます。作動不良または失火したシリンダーのプラグは、見た目が大きく異なります。

• 燃料で濡れています – 燃料がシリンダーに到達しているが点火していないことを示します
• 黒くてすす状 - 混合気が濃いか失火していることを示します
• 白または水ぶくれ — おそらく痩せた状態または冷却の問題による過熱を示します
• 絶縁体のひび割れまたは電極の損傷 - プラグ自体の故障
• オイル汚れ — オイルが燃焼室に入り込み、プラグを汚しています。

疑わしいプラグを、別のシリンダーの正常なプラグまたは新品のプラグと交換してみてください。その後シリンダーが正常に点火する場合は、プラグに問題がありました。プラグを交換した後に失火が別のシリンダーに移った場合は、プラグに欠陥があり、深刻な問題ではないことが確認できます。

テスト 3: スパークテスト

スパークプラグを取り外し、キャップに再接続し、プラグ本体をエンジンブロックまたはフレームに接地します。エンジンを始動させて (始動しないでください)、強い青い火花を観察します。弱いオレンジ色のスパーク、断続的なスパーク、またはスパークがまったくない場合は、プラグ自体、コイル、または配線のいずれかに点火の問題があることを示します。 健全な火花は明るい青白色で、クランクが回転するたびに一貫している必要があります。

テスト 4: 圧縮テスト

スパークが確認されてもシリンダーがまだ点火していない場合、次のステップは圧縮テストです。点火プラグを取り外し、圧縮ゲージをプラグ穴にねじ込み、エンジンを数回クランキングします。正常なオートバイのシリンダーでは通常、次のような症状が発生します。 150 および 200 PSI ただし、これはエンジンの設計によって異なります。この読み取り値を、お使いのモデルのメーカーの仕様と比較してください。

• 仕様を 10 ～ 15% 以上下回る測定値は、リングまたはバルブの摩耗を示唆しています
• 測定値がゼロに近い場合は、致命的な故障 (ヘッド ガスケットの吹き抜け、バルブの焼け、またはリングのひどく摩耗) を示します。
• 同じエンジン上のシリンダーの読み取り値は相互に約 10% 以内である必要があります

テスト 5: リークダウン テスト

リークダウンテストでは、圧縮テストよりも具体的な情報が得られます。ピストンが圧縮行程の上死点にある状態で、加圧空気がシリンダー内に供給されます。次に、空気がどこから逃げるかを聞きます。キャブレターまたはスロットルボディからの空気シューという音は、吸気バルブの問題を示しています。排気からの空気は排気バルブの問題を引き起こします。冷却液リザーバー内の泡立ちは、ヘッドガスケットの吹き抜けを示唆しています。クランクケース ブリーザーからの空気は、摩耗したピストン リングを指します。 リークダウン率が 5% 未満であれば優れています。 20% を超える場合は、シリンダーに重大な注意が必要であることを意味します。

テスト 6: 燃料供給チェック (燃料噴射式二輪車)

スパークと圧縮が両方とも良好であることが確認された場合、問題は燃料供給にある可能性があります。燃料噴射式バイクの場合は、診断ツールを使用して、疑わしいシリンダーのインジェクターがパルス信号を受信し、正しく開いているかどうかを確認します。インジェクターが詰まったり、閉じたままになったり、トリガー信号を受け取らなかったりすると、シリンダーに燃料が供給されなくなり、したがって点火することもありません。

オートバイのシリンダーが壊れる一般的な根本原因

シリンダーの不良を確認したら、その原因を理解することが、素早い修理とエンジンの完全な再構築の違いとなります。ここでは、最も一般的な原因を、日常のライディング状況で最も一般的なものから最も一般的ではないものの順に大まかにランク付けします。

スパークプラグの故障

これは最も一般的で、最も簡単に修正できる原因です。スパークプラグには寿命があります。ほとんどのメーカーは、プラグのタイプ（銅、イリジウム、プラチナ）に応じて、8,000 ～ 16,000 マイルごとに交換することを推奨しています。プラグは、オイルの汚染、不適切な熱範囲、または製造上の欠陥により早期に故障する可能性があります。解決策はプラグを交換するだけです。修理費用はほとんどの場合 20 ドル未満で、ほとんどのオートバイで 30 分もかかりません。

点火コイルの故障

各シリンダー (設計によってはシリンダーのペア) には、点火プラグの点火に必要な高電圧パルスを生成するコイルがあります。コイルが故障すると、コイルが作動するシリンダーには火花が発生しません。コイルの故障は、走行距離の多いバイクや湿気にさらされたバイクでより一般的です。マルチメーターを使用してコイルの抵抗をテストできます。測定値をサービスマニュアルの仕様と比較してください。範囲外の場合はコイルを交換してください。

キャブレターのジェットまたは燃料インジェクターの詰まり

キャブレター付きのオートバイでは、1 つのキャブレターのメイン ジェットまたはパイロット ジェットが詰まっていると、他のキャブレターが正常に動作しているときにシリンダーの燃料が不足する可能性があります。これは、キャブ内に燃料を入れた状態で保管されているバイクで特によく見られます。エタノール混合燃料にはゴム状のワニスの残留物が残り、非常に小さな通路を塞ぐ可能性があります。燃料噴射式のオートバイでは、インジェクターの詰まりや電気的な故障も同様の影響を及ぼします。専用のフラッシュまたは超音波クリーナーを使用してインジェクターを洗浄すると、完全に交換しなくても問題が解決することがよくあります。

バルブの問題

排気バルブの焼けは、長期間リーン状態で運転されたオートバイや、バルブクリアランスが維持されていないエンジンで発生する既知の故障モードです。バルブが焼けると燃焼室を適切にシールできなくなり、圧縮が劇的に低下し、そのシリンダーでは場合によってはゼロ近くになります。バルブが開いたままになっている場合も同様の影響があります。このタイプの修理にはシリンダーヘッドを引っ張る必要があり、ほとんどのオートバイでは少なくとも丸一日かかる作業となります。

ブローヘッドガスケット

ヘッドガスケットが破損すると燃焼ガスが逃げ、シリンダー圧力が低下します。ガスケットの破損箇所によっては、燃焼室内に冷却液が侵入する可能性もあります（排気ガスからの白煙やオイル内の乳白色の外観を確認してください）。 ヘッドガスケットの故障は、適切にメンテナンスされたオートバイのエンジンでは比較的まれな故障モードです。 しかし、それは特に強制誘導バイク、オーバーヒートしたバイク、または古い走行距離の多いバイクで発生します。

ピストンリングまたはシリンダーボアの摩耗

走行距離が非常に多い場合 (エンジンの種類やメンテナンス履歴によって大きく異なりますが、ほとんどのオートバイのエンジンでは通常 50,000 ～ 80,000 マイルを超えます)、ピストン リングが摩耗してシリンダー ボアを密閉できなくなることがあります。これにより圧縮が低下し、オイルが燃焼室に流入します。プラグの油汚れも症状の一つです。これは最も高価な修理シナリオであり、通常はエンジン全体の再構築、または少なくともトップエンドのオーバーホールが必要です。

気筒数が気づく症状に与える影響

オートバイのシリンダーが故障した場合の症状は、すべてのエンジン構成で同じというわけではありません。シリンダーの数とその配置によって、問題の目立ち方や深刻さが変わります。

単気筒オートバイ

単気筒エンジンでは、多気筒の意味での「死んだ気筒」のようなものは存在しません。1 つの気筒が点火していないと、バイクはまったく走行しません。アイドル状態にならず、動きません。したがって、単一の場合、この診断プロセスは、シリンダーの比較演習というよりも、「なぜ開始しないのか」の調査になります。

パラレルツインおよびVツインバイク

ツインの場合、シリンダーが故障すると、発火イベントが半分になります。エンジンはまだかろうじて動きますが、荒れはひどく、紛れもないものです。 Kawasaki Z650 や Yamaha MT-07 のようなパラレルツインは、大幅にパワー不足に感じられ、振動が大きくなります。ハーレーダビッドソンやドゥカティ V2 のような V ツインが 1 つのシリンダーで動作すると、非常に不規則なローピング アイドリングが発生し、これを見逃すことはほぼ不可能です。 ツインでは通常、シリンダーのデッド感がすぐに感じられ、通常のライディングがほぼ不可能になります。

3気筒オートバイ

トライアンフ ストリート トリプルやヤマハ MT-09 などのトリプルでは、シリンダーを 1 つ失うと容量が 3 分の 2 に減ります。エンジンは低回転から中回転までは適度に引きますが、最高回転域ではフラットに感じられます。エキゾーストノートは特徴的な三重音から、より不均一な音へと変化します。エンジンはまだある程度正常に機能しているため、最初はこの変化が機械的な問題ではなく、チューニングやマッピングの問題によるものだと考えるライダーもいます。

4気筒オートバイ

直列 4 エンジン (ホンダ CBR600RR、スズキ GSX-R1000、カワサキ ZX-10R) では、シリンダーが 1 つ死んでも、エンジン容量の 75% が残ります。低速でスロットルが軽い場合、自分のマシンに詳しくないライダーにとっては、バイクはほぼ普通に感じるかもしれません。激しい加速では、スムーズなパワー伝達の欠如と排気音の変化が原因となってしまいます。個別のスロットル ボディを備えたスポーツバイクでは、スロットル ボディが閉じたまま固着していると、デッド シリンダーを完全に模倣する可能性があるため、診断プロセスの早い段階でチェックする必要があります。

シリンダーが故障したまま乗っても安全ですか?

簡単に言うと、「いいえ、通常の輸送とは異なります。そして、それを行う時間が長ければ長いほど、より多くの損害を引き起こすリスクが高くなります。」デッドシリンダーに乗り続けると実際に何が起こるかは次のとおりです。

• 未燃燃料がシリンダー壁を洗浄します。 原燃料は溶剤として作用し、シリンダーボアの油膜を剥ぎ取り、リングやボア表面の摩耗を促進します。
• 触媒コンバーターの損傷: 触媒コンバーターを装備したバイクでは、未燃の炭化水素が継続的に流入するとコンバーターが過熱して破壊され、単純なプラグ交換がはるかに高価な排気修理に変わってしまう可能性があります。
• 残りのシリンダーの負荷の増加: 稼働中のシリンダーは、より高い相対負荷の下で動作するデッドシリンダーを補い、時間の経過とともにコンポーネントの摩耗が促進されます。
• ブレーキングとハンドリングの安定性の低下: 減シリンダーで動作するエンジンからの荒れや振動は、特に低速時やコーナリング時のシャーシの動作に影響を与える可能性があります。
• 火災の危険性: 排気システム内に未燃燃料が溜まっていると発火する可能性があります。劇的ではありますが、非常に熱くなるヘッダーを備えたバイクではこれが実際に起こる可能性があります。

問題が発生したときに自宅から遠く離れている場合は、安全な停止点まで低速で慎重に走行するのが合理的です。ただし、これは故障の状況として扱い、道路から外してできるだけ早く調査してください。

デッドシリンダーを回避するための予防措置

デッドシリンダーの状況のほとんどは防止可能です。警告なしに現れることはほとんどありません。警告の兆候は通常、見落とされるだけです。定期的なメンテナンスによってシリンダーの健康状態がどのようになるかは次のとおりです。

スパークプラグの整備間隔を守る

この 1 つのアクションにより、デッドシリンダー イベントの大部分が防止されます。推奨される間隔については、サービスマニュアルを確認してください。標準の銅プラグは通常、8,000 ～ 10,000 マイルごとに交換する必要があります。イリジウムまたはプラチナのプラグは、多くの場合、16,000 ～ 25,000 マイル走行できます。プラグを交換するときは、各プラグを目視検査してください。各シリンダー内で何が起こっているかについて多くのことがわかります。

推奨間隔でバルブクリアランスをチェックする

バルブクリアランスが狭いと、バルブが焼ける主な原因になります。バルブが磨耗してヘッドの奥深くに収まると、クリアランスが狭くなります。バルブクリアランスがゼロになると、バルブが完全に閉じることができなくなり、圧縮が低下し、露出したバルブ面が燃焼熱に直接さらされ、バルブの急速な燃焼につながります。 ほとんどのメーカーは、12,000 ～ 24,000 マイルごとのバルブクリアランス検査を指定しています。 ただし、この間隔はエンジンによって大きく異なります。このサービス項目をスキップしないでください。

高品質の燃料を使用し、準備なしでの長期保管を避ける

エタノール混合燃料は純粋なガソリンよりも早く劣化し、燃料通路に堆積物が残ります。オートバイを 30 日以上保管する場合は、キャブレターを完全に空にするか、高品質の燃料スタビライザーを使用してください。これにより、ジェットやインジェクターを詰まらせるワニスの蓄積が防止されます。これは、特定のシリンダーが保管後に燃料の供給を停止する最も一般的な理由の 1 つです。

音と感触の変化に注目

最も効果的な早期警告システムは、バイクの走行状況にあなた自身が注意を払うことです。アイドリング品質、排気音、振動特性、またはスロットル応答の変化は無視するのではなく、調査する価値があります。断続的に失火し始めたシリンダーは、完全に停止する前に数週間の警告を発することがよくあります。早期に発見すれば修理は簡単になります。

警告灯を無視しないでください

診断機能を搭載した最新のオートバイは、点火や燃料供給の異常を早期に検出します。テープに貼られて無視されているエンジンチェックライトは、インジェクターが故障し始めているか、コイルが弱くなり始めていることの最初の兆候である可能性があり、どちらも最終的にはシリンダーの故障につながります。推測ではなく、適切な診断ツールを使用して障害コードを読み取ってください。

専門家に相談する場合

すべてのシリンダー不良状況が DIY で修理できるわけではありません。いつ自分で対処するか、いつワークショップに行くべきかは、どこに問題があるかによって決まります。

• 自分自身を処理してください: スパークプラグの交換、基本的なプラグキャップの検査、視覚的なコイルチェック、アクセス可能なキャブデザインのキャブレターフロートボウルの清掃
• 専門家の助けを検討してください。 厳重にパッケージ化された直列 4 気筒エンジンのイグニッション コイルの交換、インジェクターの取り外しと清掃、複雑な ECU システムの故障コードの読み取りと解釈
• 専門的な作業が必要です: バルブ調整、ヘッドガスケットの交換、バルブシートの再調整、シリンダーボアの測定とホーニング、トップエンドの完全な再構築

仕様が 170 ～ 185 PSI のシリンダーで圧縮テストの測定値が 100 PSI 未満である場合、問題は機械的で深刻です。いくらプラグを交換したり、インジェクターを掃除したりしても、バルブの焼けやヘッドガスケットの損傷は修復できません。その時点で、専門家に再構築してもらうか、交換用のエンジンを調達するかの選択になります。

故障したシリンダーに対処するための総コストは膨大な範囲に及びます — プラグ交換の約 10 ～ 30 ドルから、信頼できるショップでの多気筒バイクのヘッド作業の場合は 800 ～ 2,500 ドル以上です。部品や作業を行う前に正確に診断することは、このプロセスの開始時に行うことができる最も重要な投資です。
