シリンダーを再構築するにはどのくらい時間がかかりますか?フルガイド

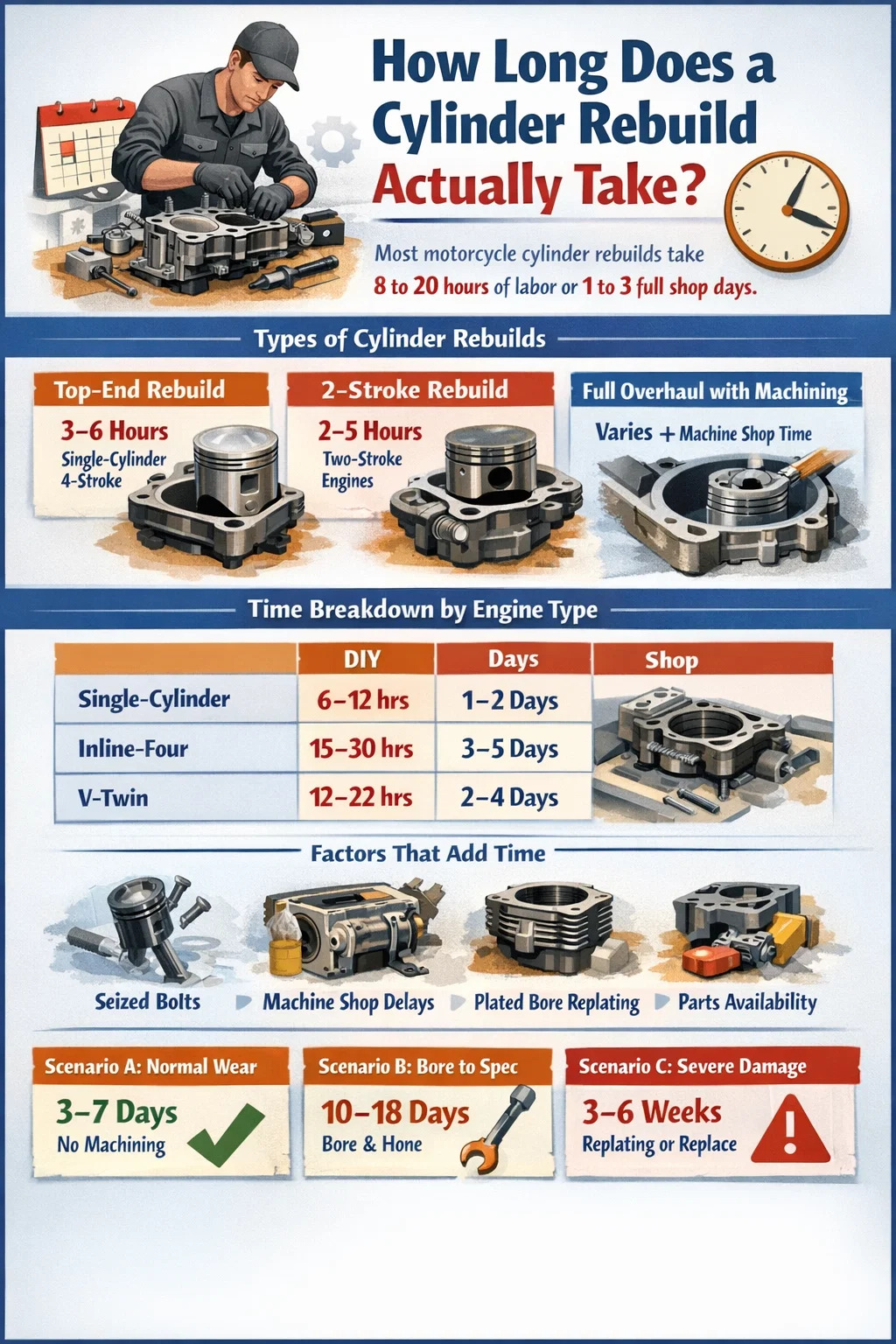

シリンダーの再構築には実際にどれくらいの時間がかかりますか?

ほとんどの人にとって オートバイシリンダー 再構築を計画する必要があります 8～20時間の労働 自分で仕事をしている場合、または大まかに言うと 1～3 丸営業日 プロの整備士に仕事を任せた場合。この範囲は意図的に広くなっています。実際の時間は、エンジンの種類、シリンダーの状態、機械工場での作業が必要かどうか、および部品の入手可能性によって大きく異なります。

摩耗が最小限に抑えられ、すぐに入手できる部品を備えたシンプルな単気筒オートバイ エンジンは、現実的には週末に元に戻すことができます。ボアが損傷し、表面が歪んでいて、バックオーダーの OEM ピストンがある多気筒スポーツバイクの場合、機械工場と部品の発送を待つことを考慮すると、作業が 2 ～ 3 週間かかる可能性があります。

具体的な説明に入る前に、物理的な疲労時間とカレンダーの合計時間はまったく異なる 2 つの数値であることを理解してください。機械工時間は実地作業を測定します。カレンダー時間には、加工キュー、部品のリードタイム、ガスケットシーラントの乾燥時間が含まれます。自転車をどれくらいの期間停止するかを計画する際には、どちらも重要です。

オートバイのシリンダーの再構築とは何ですか?

「シリンダーのリビルド」という用語は曖昧に使用されており、作業の範囲によって予想時間は大幅に変わります。ジョブにかかる時間を見積もる前に、何が行われるかを正確に定義する必要があります。

トップエンドの再構築

これが最も一般的なタイプです。オートバイのシリンダーのトップエンドの再構築には、シリンダーヘッドの取り外し、ピストンとリングの検査と交換、シリンダーボアの摩耗のチェック、そして新しいガスケットとシールですべてを再組み立てすることが含まれます。ホンダ CRF450 やカワサキ KLX300 のような単気筒 4 ストローク エンジンでは、経験豊富なメカニックが最高のエンジンを完成させることができます。 3～6時間 すべての部品がベンチに置かれたら。

2ストロークシリンダーのリビルド

モトクロス バイク、ヴィンテージ マシン、小排気量ストリート バイクに一般的な 2 ストローク オートバイ シリンダーは、構造的には単純ですが、多くの場合、ポートやメッキの周りでより正確な作業が必要です。 2ストロークのトップエンドを再構築するには通常時間がかかります 2～5時間 分解・組立作業に。ただし、ニカシルまたはクロムメッキが摩耗している場合、シリンダーを再メッキまたは完全に交換するために発送する必要があり、スケジュールに数日または数週間が追加されます。

機械加工を含むシリンダーフルオーバーホール

ボアが真円でない場合、傷がある場合、または使用限界を超えている場合は、機械工場での作業が必要です。これには、シリンダーを特大の直径に穴あけし、壁を正しい表面仕上げに研磨することが含まれます。ほとんどの機械工場では、単一のオートバイのシリンダーのボア作業を 1 回の作業で処理します。 2～5営業日 ただし、混雑した店舗やシリンダーの寸法が特殊な場合は、7 ～ 10 日かかる場合があります。分解と再組み立ての時間に、その待ち時間を加えてください。

二輪車エンジンタイプ別時間内訳

エンジン構成は、総リビルド時間の最大の要因の 1 つです。シリンダーの数が増えると、部品、ガスケット、トルクシーケンスが増加し、潜在的な合併症も増加します。

これらの数値は、該当する場合には、新しいピストン、リング、ガスケット、バルブ シールを使用した標準的なトップエンドの再構築を前提としています。これらには、締結具の固着、ねじ山の損傷、ヘッドボルトの剥がれ、その他の作業に 2 ～ 6 時間かかる可能性のある複雑な問題は考慮されていません。

ステップバイステップ: オートバイのシリンダーの再構築中に何が起こるか

プロセスの各段階を理解すると、時間をより正確に見積もることができ、作業中の予期せぬ事態を避けることができます。ここでは、典型的なオートバイのシリンダーの再構築にどのような作業が含まれるかを実際に説明します。

フェーズ 1: 分解前の診断と検査

ボルトが1本も外れる前に、圧縮テストとリークダウンテストを行うことで、シリンダーがどの程度劣化しているかを明らかにします。一般的な 250cc ～ 500cc の 4 ストロークで 120 psi 未満の圧縮測定値は、ピストン リングの摩耗を示唆しています。リークダウン テストでは、15 ～ 20% 以上のリーク ポイントがリング、バルブ、またはその両方にあることを示します。この診断フェーズには次の時間がかかります 30～60分 後で何時間も推測する手間が省けます。

フェーズ 2: エンジンの取り外しまたはアクセス

一部のオートバイでは、フレームからエンジンを取り外さずにトップエンドにアクセスできます。たとえば、単気筒のエンデューロ バイクやトレイル バイクの多くでは、エンジンを取り付けたままシリンダー ヘッドとジャグを引くことができます。その他のバイク、特に直列 4 気筒スポーツバイクや一部の V ツインバイクでは、シリンダーに適切にアクセスする前にエンジンをフルに引く必要があります。 CBR600RRなどのエンジンの取り外しだけでも時間がかかります 2～4時間 それ自体で。

フェーズ 3: シリンダー ヘッドの取り外しと分解

シリンダーヘッドを取り外すには、水冷エンジンの冷却液を排出し、カムチェーンテンショナーを取り外し、カムスプロケットを引っ張り、正しい順序でヘッドボルトを緩める必要があります。単気筒ヘッドはすぐに外れてしまう可能性があります。 45～90分 。デュアル オーバーヘッド カムと 20 本以上のヘッド ボルトを備えた 4 シリンダー ヘッドの場合、2 ～ 3 時間かかります。

フェーズ 4: シリンダーとピストンの取り外し

ヘッドが外れると、シリンダージャグがクランクケースから持ち上げられます。ピストンピンが打ち込まれ、ピストンがコンロッドから分離されます。仕事のこの部分には通常時間がかかります 30～60分 シリンダーごとに。オートバイのシリンダーがエンジンから離れている間は、クランクケースの開口部を破片から保護するように注意する必要があります。

フェーズ 5: 測定と評価

シリンダを裸にした状態で、ボアゲージまたは伸縮式ゲージとマイクロメータを使用して、ボア径を複数の点で測定します。テーパーと真円度の測定値によって、単純なホーニングで表面を復元できるか、それともフルボア作業が必要かが決まります。ほとんどのメーカーはサービス制限を次のように指定しています。 0.05～0.10mm ボーリング前に摩耗を抑える必要があります。この測定フェーズには 30 ～ 45 分かかり、その後のすべてのことが決まります。

フェーズ 6: 機械工場での作業 (必要な場合)

ボアの加工が必要な場合、シリンダーは機械工場にドロップされます。標準的なオーバーサイズの増分は通常、ストックより 0.25mm、0.50mm、および 1.00mm 増加します。機械工場はシリンダーを新しい直径に穴あけし、リング シートの正しいクロスハッチ パターンを実現するために研磨します。有能なショップでの単純な単調な作業にはコストがかかります 60ドルから150ドル オートバイシリンダー 1 個の場合、通常 2 ～ 5 営業日で完成します。この待機期間中に、部品を洗浄し、新しいピストンを調達し、ヘッドを再組み立てする準備をすることができます。

フェーズ 7: シリンダーヘッドの作業

シリンダーが離れているかベンチにいる間、ヘッドは注目を集めます。バルブクリアランスの検査、バルブシートの検査、直定規と隙間ゲージによるヘッド表面の歪みの検査を行います。以上のヘッド表面の歪み 0.05mm 通常は再表面処理が必要です。バルブを交換または研磨している場合は、作業の主要作業部分にさらに 2 ～ 4 時間を追加します。

フェーズ 8: 部品の調達とリードタイム

多くの場合、オートバイのシリンダーのリビルドにおいて最大の遅れとなるのは、部品の入手可能性です。現行生産モデルの OEM ピストンは通常、ディーラーから 3 ～ 7 営業日以内に入手可能です。 Wiseco、JE Pistons、Vertex などのブランドのアフターマーケット オプションは、多くの場合在庫があり、同日出荷可能です。古いモデルや生産終了したモデルの場合、部品の入手に時間がかかる場合があります 2～6週間 特に海外のサプライヤーから調達する。自転車に必要なものを確認したら、分解する前に部品を注文すると、予定時間を大幅に短縮できます。

フェーズ 9: 再組み立て

再組み立てには通常時間がかかります 60～80パーセント 分解時間は短くなりますが、より注意が必要です。リングのギャップを確認し、正しくずらして配置する必要があります。ピストンの向きはクラウンの方向マークと一致する必要があります。ヘッドボルトのトルクシーケンスはメーカーの仕様に正確に従う必要があり、通常は中心から外側に向かって 2 段階または 3 段階の螺旋パターンで作用します。アルミニウム製ヘッドでは、10% の過剰トルクでもねじ山が歪んだり剥がれたりする可能性があります。

フェーズ 10: ならしと再トルク

新しく再構築されたオートバイシリンダーは、再組み立て後、適切な慣らし期間が必要です。ほとんどのメーカーが推奨しています 500～1,000マイル さまざまな負荷で走行する場合、最初の数回のヒートサイクルでの高 RPM の持続を避けます。経験豊富なビルダーの多くは、最初のヒートサイクル後、つまりエンジンが動作温度に達して冷えた後、ガスケットの圧縮と熱膨張の安定を補うためにヘッドボルトを締め直します。この慣らし運転フェーズは時間のかかる作業ではありませんが、完全な再構築プロセスの一部です。

シリンダーの再構築に時間がかかる要因

いくつかの変数により、リビルド時間がベースラインの推定を常に超えてしまうことがあります。事前にそれらを認識しておくことで、それに応じて計画を立てることができます。

• 固着または腐食した留め具: 何年も取り外していないヘッドボルトは、アルミニウムのネジ山に固着していることがよくあります。引き抜きには何時間もかかる場合があり、最悪の場合、折れたボルトをドリルで開けた後にヘリコイルインサートを取り付ける必要があります。エンジンが古い場合、または焼き付き防止剤でメンテナンスされていない場合は、2 ～ 5 時間の追加時間を確保してください。
• 傷のあるシリンダー壁: ベアリングの回転やバルブの落下による垂直方向の深い傷は、標準のオーバーサイズ増分をはるかに超えるボーリングか、交換用のシリンダー全体を調達する必要があります。これにより、プロジェクトに 1 ～ 2 週間かかる可能性があります。
• Nikasil またはメッキされたボアの損傷: 最新のオートバイのシリンダーの多くは、鋳鉄ライナーではなく硬質メッキのボアを使用しています。これらは従来のように退屈することはできません。再メッキするか、鋳鉄インサートでスリーブを付けるか、交換する必要があります。再メッキサービスには通常時間がかかります 2～4週間 150ドルから400ドルかかります。
• 再構築中に隠れた損傷が発見されました: 曲がったコネクティングロッド、ビッグエンドベアリングの磨耗、またはトップエンドを分離した後にクランクシャフトの損傷が見つかった場合、シリンダーのリビルドからエンジン全体のリビルドまで範囲が広がります。これにより、時間とコストの両方が数倍になる可能性があります。
• 入手できない OEM 部品: オリジナルのピストンとガスケットが製造されなくなった生産終了モデルでは、カスタム製造またはアフターマーケットの代替品の調査が必要です。この調達プロセスだけでも数日かかる場合があります。
• 初めての DIY ビルダー: 初めてのリビルダーは、サービスマニュアルに注意深く従うと、通常、同じ作業を行う経験豊富な整備士よりも 2 ～ 3 倍の時間がかかります。それは批判ではありません。それは単に働きながら学ぶという現実です。これを正直にタイムラインに組み込んでください。

シリンダーの状態が総再構築時間に与える影響

オートバイのシリンダーを開いたときの物理的状態は、タイムライン全体の中で唯一最大の変数です。 3 つのシナリオでほとんどの状況をカバーします。

シナリオ A: 通常の摩耗、機械加工は不要

ボアは規格内です。壁には軽微なクロスハッチの磨耗が見られますが、傷はありません。必要なのは、表面仕上げを復元するための軽いホーニングと、新しいリング、ピストン、ガスケットだけです。これが一番早い結果です。 カレンダーの合計所要時間: 3 ～ 7 日 、ほとんどが部品待ちです。

シナリオ B: ボアが仕様外で、標準的な機械加工が必要

測定により、ボアが使用限界を超えて摩耗していることがわかります。オーバーサイズのピストンとともに、穴あけと研磨の作業が必要です。シリンダーは機械工場で 3 ～ 7 日間かかります。 合計カレンダー時間: 10 ～ 18 日 ほとんどの場合。

シナリオ C: 重大な損傷、再メッキまたは交換が必要

深い傷、スピンベアリングの損傷、またはメッキボアの破損。再メッキサービス、シリンダー交換の調達、またはスリーブの取り付けが必要です。 カレンダーの総所要時間: 3 ～ 6 週間 現実的です。このシナリオは、十分な予混合オイルが不足しているか、パワーバルブが故障している状態で 2 ストローク オートバイのシリンダーが作動している場合に最も一般的です。

DIY とプロのショップ: 時間の比較

DIY で再構築するか、自転車をショップに持ち込むかを選択すると、コストだけでなく、スケジュールや待ち時間の種類も変わります。

オートバイシリンダーのリビルドを自分で行う場合は、スケジュールを管理できます。夜間や週末に作業し、部品を積極的に注文し、機械工場からシリンダーが返却されたらすぐに行動することができます。欠点は、学習を進めながら学習するため、未知の部分があると時間がかかることです。エラーが発生すると再び逆アセンブルする必要があります。 DIY 作業でヘッドボルトが剥がれると、プロジェクトに丸々の週末がかかる可能性があります。

プロのバイク ショップは実践的な作業をより迅速に完了します。多くの場合、中級の DIY 愛好家がかかる時間の 4 分の 1 です。しかしお店には行列ができています。乗馬のピークシーズンには、多くの独立系ショップが予約でいっぱいになります 2～4週間程度 自転車をリフトに乗せるだけです。技術者が完了するまでに 8 時間かかるジョブは、その 8 時間が始まるまで 3 週間かかる場合があります。

カレンダーにかかる時間を最も重視する場合、特に単純な単気筒のリビルドの場合は、事前に注文したパーツを使って DIY する方が店よりも優れていることがよくあります。技術的な精度や保証に関する懸念の方が重要な場合は、このショップは待つ価値があります。

再構築時間を短縮するツールと準備

オートバイのシリンダーを定期的に再構築する整備士は、経験だけでなく準備をしているため、より早く作業を終えることができます。適切なツールとセットアップは、手探りや間違い、繰り返し作業を減らします。

• トルクレンチ： ヘッドボルトの必需品です。メーカーの仕様に従ってクリック式トルクレンチを使用すると、過剰トルクによる損傷や再トルクの遅れを防ぐことができます。
• リングコンプレッサー： ピストンの取り付けを 20 分間の格闘から 3 分間の作業に短縮します。安価なコンプレッサーが適切にフィットしないと、節約できるよりも時間がかかります。
• ボアゲージとマイクロメーターのセット： 正確な測定により、シリンダーを機械工場に二度送ることがなくなります。これらのツールを自動車部品店からレンタルすると、費用はかからず、日数も節約できます。
• バルブスプリングコンプレッサー： バルブを交換または研磨する場合、適切なバルブ スプリング コンプレッサーを使用すると、コレットが落ちたり、エンジン ベイ内でコンポーネントが紛失したりする危険がなくなります。
• 部品洗浄機または超音波洗浄機： 測定前および再組み立ての前に部品を洗浄してください。汚れや古いガスケット素材は、測定値の誤りやシール不良の原因となります。
• OEMサービスマニュアル： 役立つだけでなく、不可欠なものです。 OEM マニュアルに記載されているトルク仕様、クリアランス制限、および組み立て順序は、特定のオートバイのシリンダーをリビルドする場合に最も信頼できるデータ ソースです。サードパーティのガイドやフォーラムの投稿には、頻繁に間違いが含まれています。

作業を開始する前に、作業スペースの準備、ツールの収集、サービス マニュアルの関連セクションを読むのに 2 時間を費やすことで、その 2 時間のコストよりも確実に時間を節約できます。

再構築の間隔: オートバイのシリンダーを実際に再構築する必要があるのはいつですか?

再構築の期限がいつなのかを知ることで、エンジンが壊れたときに対処するのではなく、事前に計画を立てることができます。再構築間隔はユースケースによって大きく異なります。

推測するのではなく、ヘッドを引っ張って測定します。圧縮テストでメーカーの仕様から 10 ～ 15% 以上低下している場合、またはリークダウン テストで 20% 以上の漏れが示されている場合は、完全な故障が発生する前にオートバイのシリンダーに注意が必要であることを示す信頼性の高い信号です。

再構築の計画に影響を与えるコストの考慮事項

オートバイのシリンダーの再構築には、コストと時間が相互に関係しています。多くの場合、予算が高くなるほど、納期が短縮されます。つまり、夜間に部品を発送したり、機械工場のサービスを優先したり、すべてを専門の工場に依頼したりすることができます。

一般的な単気筒オートバイ用の基本的な DIY トップエンド キット (ピストン、リング、リスト ピン、サークリップ、フル ガスケット セット) には、通常、かなりの費用がかかります。 80ドルから250ドル ブランドと、OEM かアフターマーケットのどちらを選択するかによって異なります。穴あけとホーニングの作業を追加すると、部品と機械加工の合計コストは 200 ドルから 450 ドルに達します。それに加えて、時給 90 ～ 150 ドルの専門労働力 (請求時間は 5 ～ 10 時間) で、店舗全体の再建が可能になります。 650ドルから1,800ドル 単気筒エンジン用。

直列 4 スポーツバイクの場合、機械加工による完全なプロ仕様のシリンダー再構築が可能です。 2,500ドルから5,000ドル 部品、労働力、機械作業がすべて集計されたら。これは、ライダーがリビルドが経済的に合理的であるか、走行距離の少ない中古エンジンを見つけるかどうかをよく検討する範囲です。

追加の予算を立てる 20～30パーセント 最初の部品見積もりを超えるのは信頼できる経験則です。歪んだヘッド、固着したエキゾーストスタッド、磨耗したカムチェーンなど、予期せぬアイテムが、分解前ではなく分解後に発見されます。

特定のオートバイの例の現実的なタイムライン

抽象的な見積もりは役に立ちますが、具体的な例の方が現実をより明確に伝えます。ここでは、3 つの一般的なオートバイのシリンダー再構築シナリオでタイムラインが実際にどのように展開されるかを示します。

Honda CRF450R モトクロスバイク — 定期メンテナンス リビルド

CRF450R は、頻繁なトップエンド サービス向けに設計されています。手元に工具があり、注文済みの部品があれば、経験豊富なライダーであれば、このオートバイのシリンダーの再構築を完了できます。 ある日 。分解には 2 ～ 3 時間、検査と測定には 30 分かかります。午後には新しいピストンとリングが入り、夕方までに自転車が元に戻ります。部品を注文する必要がある場合は、発送までに 3 ～ 5 営業日追加します。適時に再構築する際に加工は必要ありません。

Kawasaki Ninja 650 — メンテナンスの怠りによる磨耗したボア

55,000 km 頻繁にオイル交換を行った後、ボアの真円度が 0.08 mm 測定されたパラレル ツイン。どちらのシリンダーも0.25mmオーバーサイズまでボーリング加工が必要です。エンジンの取り外しには半日かかります。シリンダーは機械工場に行きます 4～6営業日 。オーバーサイズのピストンはアフターマーケットのサプライヤーから 5 日以内に調達されます。再組み立てには丸一日かかります。合計カレンダー時間: 約 12～16日 .

ヤマハ YZ250 2 ストローク — オイル枯渇によるスコアリングボア

肉眼でも確認できる深い垂直の刻み目。ニカシルメッキのボアは従来の方法では加工できません。シリンダーは再メッキ専門業者に送られます。再メッキの所要時間: 3週間 。新品OEMピストン在庫ございます。分解と再組み立てには合計 4 ～ 6 時間の実作業が必要です。合計カレンダー時間: 約 25～30日 、ほぼ完全に再メッキキューによって決まります。

総再構築タイムラインを短縮する方法

バイクを道路に早く戻すことが優先事項である場合、品質に手を抜かずにカレンダーの総時間を短縮する正当な戦略があります。

1. 分解前に部品を注文してください。 圧縮テストまたはリークダウンテストで必要なものが確認されたら、すぐに部品を注文してください。エンジンが分解されて測定されるまでに、部品はすでに輸送中である可能性があります。
2. シリンダーを降ろす前に機械工場に連絡してください。 現在の待ち時間と優先スケジュールが利用可能かどうかを尋ねます。ショップによっては、わずかな追加料金を支払うだけで、オートバイのシリンダーの穴あけとホーニングを 24 時間以内に行うことができます。
3. 待っている間、自転車の残りの部分にアクセスできるようにしてください。 シリンダーが機械工場にある間に、時間をかけてフレームの清掃、消耗品の交換、チェーンとスプロケットの検査、エア フィルターの整備を行ってください。再構築のダウンタイムは生産的なメンテナンス時間になります。
4. 既製の交換用シリンダーを検討してください。 一般的なオートバイのエンジンの場合、完全に再生されたシリンダーが Cylinder Works や ProX などのサプライヤーから入手できます。これらにより、機械加工の待ち時間が完全に排除されます。交換用シリンダーは、新しいボアや場合によっては付属のピストン キットとともに取り付けられる状態で到着します。
5. 始める前にサービスマニュアルを開いてください。 トルク仕様や組み立て手順を調べるために分解の途中で停止すると、中断ごとに 30 ～ 90 分のコストがかかります。事前に関連セクションに目を通しておけば、これを完全に回避できます。
