デッドシリンダーは修理可能ですか?オートバイシリンダー修理ガイド

直接の答え: はい、死者です オートバイのシリンダー 多くの場合は修正可能ですが、原因によって異なります

荒く走ったり、アイドリングで震えたり、コーナーから力強く抜け出すことを拒否したりするバイクを見つめていると、頭の中に焼きつく質問は単純なものです。これは実際に修正できるのか、それとも新しいエンジンを探し始める時期が来たのか?良いニュースは、かなりの場合、オートバイのシリンダーが死んでも、エンジン全体を交換することなく完全に修理できるということです。あまり心強いニュースではないが、その答えはほぼ完全に、そもそもシリンダーが死んだ理由に依存しているということだ。

点火プラグの汚れ、燃料インジェクターの詰まり、点火コイルの故障、バルブ調整の軽微な問題などが原因で故障したオートバイのシリンダーは、比較的簡単で安価な修理で復活させることができます。一方、ボアに傷がついたり、バレルに亀裂が入ったり、ピストンが焼き付いたり、リングが重度に磨耗したりしたシリンダーでは、シリンダーの交換や再ボーリングなど、より複雑な機械作業が必要になります。重要なのは、「デッドシリンダー」は単一の診断ではないということです。これはさまざまな根本原因をたどる症状であり、それぞれに独自の修復方法と費用がかかります。

エンジンを廃棄する前に、そのオートバイのシリンダーに何が問題があるのか​​を正確に理解する必要があります。このガイドでは、シリンダー不良の主な原因をすべて説明し、どの原因に対処しているかを特定する方法と、各シナリオでの現実的な解決策がどのようなものかを説明します。

オートバイにおける「デッドシリンダー」が実際に意味するもの

オートバイの場合、シリンダーのデッドとは、1 つの燃焼室がエンジン出力に寄与しなくなったことを意味します。単気筒のオートバイでは、これはエンジンがまったく回転しないことを意味します。並列ツイン、V ツイン、または直列 4 気筒では、残りのシリンダーによってエンジンは稼動しますが、バイクは著しく弱くなり、通常よりも振動が大きくなり、排気音は不均一または偏った音になります。

シリンダーは、火花が供給されない、適切な燃料が供給されない、圧縮を維持できない、の 3 つのうちの 1 つが故障すると「デッド」になります。点火、燃料供給、機械的完全性という 3 つの要素がシリンダーの点火を維持します。どれか一つでも取り外すと、そのシリンダーはその役割を停止します。

オートバイのシリンダー自体 (シリンダー バレルとも呼ばれます) は、ピストンを取り囲む物理的なスリーブです。燃焼室の壁を形成し、ピストンの移動をガイドし、エンジンがパワーを生み出すために必要な圧縮を維持する上で重要な役割を果たします。メカニックやライダーがシリンダーの故障について言及する場合、シリンダー自体の問題、またはシリンダーの作動を維持するサポート コンポーネントの問題について話している可能性があります。この違いを明確にすることが、有用な修復計画への第一歩です。

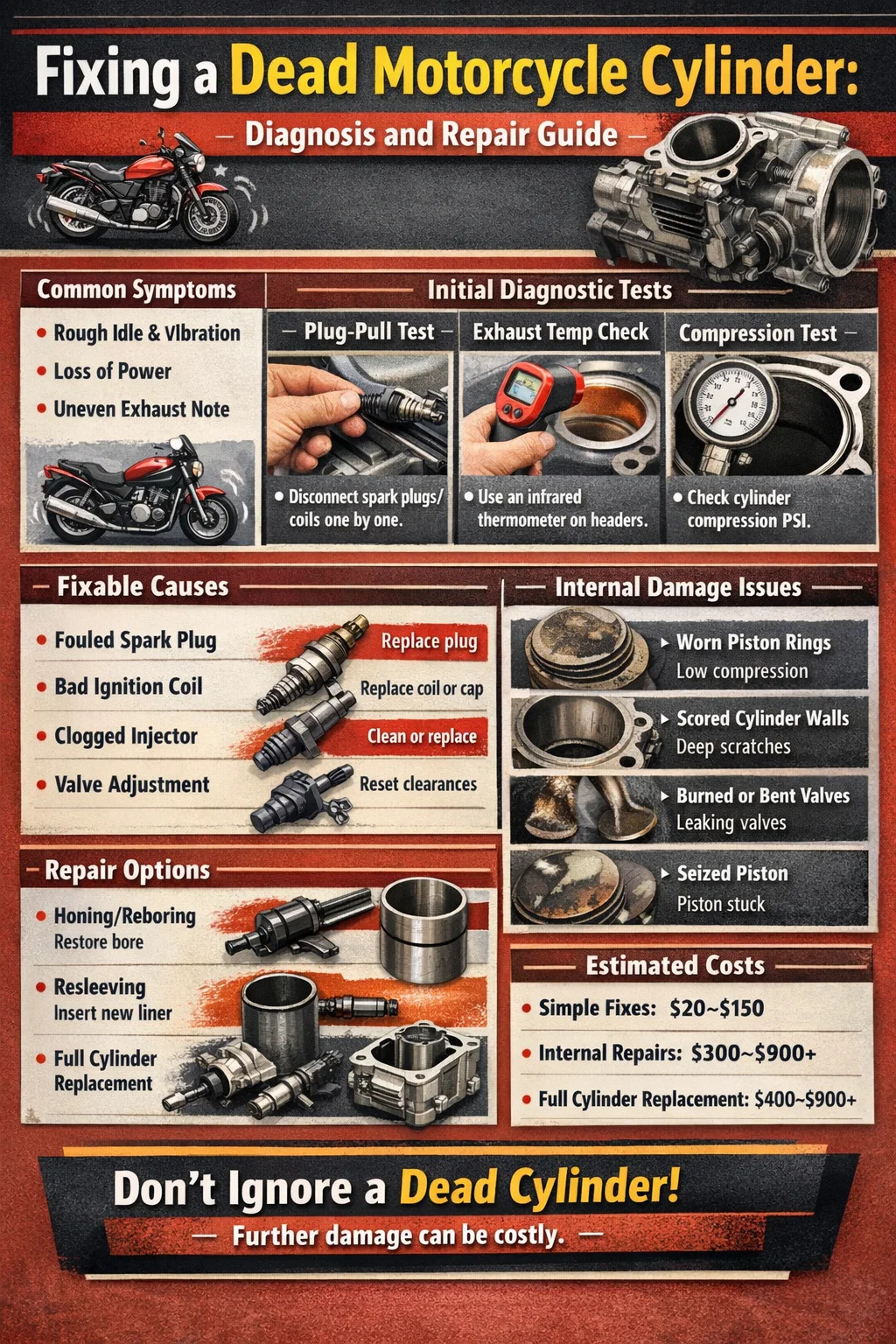

オートバイのシリンダー不良を診断する方法

どのシリンダーが故障しているのか、またその理由は論理的な順序に従って診断されます。基本を理解せずに、いきなり高価な機械作業に着手すると、時間とお金が無駄になります。

プラグプルテスト

多気筒のオートバイでは、エンジンのアイドリング中に点火プラグのワイヤーを外すか、燃料インジェクターを 1 つずつ外すことで、故障した気筒を特定できます。切り離されてもアイドル品質に変化が生じないシリンダーは、寄与しないシリンダーです。健全なシリンダーを切り出すと、顕著な RPM の低下とアイドルの荒れが発生します。死んだものは、最初から発火していないため、ほとんど変化がありません。

排気温度チェック

始動直後に排気ヘッダーに赤外線温度ガンを使用すると、パイプが冷えていることがわかります。他のヘッダーよりも大幅に温度が低いヘッダー (多くの場合 100°F 以上) は、シリンダーに供給しているシリンダーが点火していないことを示しています。これは、機械コンポーネントに触れる前に行うことができる、非侵襲的な簡単なチェックです。

圧縮試験

圧縮テストは、オートバイのシリンダーが故障した場合の最も重要な機械的診断です。点火プラグを取り外し、圧縮ゲージを差し込み、スロットルを全開にして、ゲージの読み取り値が安定するまでエンジンを数回転クランキングします。 ほとんどの健全な 4 ストローク単気筒オートバイの圧力は 120 ～ 180 psi です。 ただし、正確な範囲はメーカーによって異なるため、サービスマニュアルを確認する必要があります。 90 psi 未満の測定値、またはゼロの測定値は、深刻な機械的問題 (通常はリングの摩耗、バルブの焼けや曲がり、またはヘッド ガスケットの吹き抜け) を示しています。

リークダウン試験

リークダウンテストは、圧縮がどこから逃げているかを明らかにすることで、圧縮テストよりもさらに進んでいます。ピストンが上死点にある状態で、点火プラグ穴から圧縮空気がシリンダー内に導入されます。注意深く音を聞き、特定の場所を確認することで、故障箇所を特定できます。エア フィルターまたは吸気口から空気がシューシューという音は、吸気バルブに漏れがあることを意味します。排気管で聞こえる空気は排気バルブの漏れを示します。冷却液リザーバー内の泡立ちは、ヘッドガスケットの吹き抜けを示しています。また、オイル充填キャップまたはレベルゲージに空気がある場合は、ピストン リングが磨耗していることを示します。健全なシリンダーでは、リークダウンは 10% 未満であるはずです。 25% を超える場合は、機械的修理が必要な重大な問題があることを示します。

火花と燃料のチェック

圧縮が正常であれば、問題はほぼ確実に点火システムまたは燃料供給システムにあります。点火プラグを取り外して状態を点検します。黒いカーボンでコーティングされたプラグは、混合気が濃いか失火していることを示します。プラグが白色または水膨れしている場合は過熱を示します。プラグのリード線を再接続し、プラグ本体をエンジンに接地し、クランキングして火花をテストします。強い青い火花が見えるはずです。オレンジ色の弱いスパーク、またはスパークがまったくない場合は、プラグ、点火コイル、または関連する配線が原因です。

修正可能な原因: 修復が簡単な場合

オートバイのシリンダー不良の原因の大部分は、エンジンケースを開けずに完全に修正可能な原因に遡ります。これらは、最悪の事態を想定する前に、まず除外すべきシナリオです。

スパークプラグの磨耗または汚れ

これは、シリンダー不良の最も一般的で最も費用のかからない原因です。スパーク プラグには耐用年数があり、標準プラグの場合は通常 10,000 ～ 20,000 マイル、イリジウムまたはプラチナチップのプラグでは最大 30,000 マイルです。その耐用年数を超えると、信頼性の高い点火を生成する能力が失われます。オイル、燃料の堆積物、またはカーボンで覆われた汚れたプラグは、シリンダーの点火を完全に停止させる可能性があります。ほとんどのオートバイの点火プラグの交換コストは通常​​ 20 ドル未満で、ほとんどのバイクで作業は 30 分以内にかかります。

点火コイルまたはプラグキャップの不良

イグニッションコイルは、点火プラグに送られる高電圧パルスを生成します。コイルが内部で故障しても、バイクは始動できる可能性がありますが、負荷がかかると停止したり、1 つのシリンダー内で火花の発生が完全に停止したりすることがあります。プラグ キャップ (プラグに取り付ける抵抗器キャップ) も故障し、火花の供給が妨げられる可能性があります。これらのコンポーネントの価格は通常 30 ドルから 150 ドルの間で、1 時間以内に交換できます。

燃料インジェクターの詰まりまたは故障

燃料噴射式オートバイでは、インジェクターが詰まると、1 つのシリンダーに適切な燃料が供給されなくなり、実質的にシリンダーが停止する可能性があります。燃料が長期間保管されている間にインジェクター内に放置されると、ニスが付着してノズルが詰まる可能性があります。専門的な超音波インジェクター洗浄の費用は通常、インジェクターあたり 15 ドルから 30 ドルの間で、頻繁に完全な機能を回復します。クリーニングが失敗した場合、交換用インジェクターはモデルに応じて 50 ドルから 200 ドルの範囲になります。

バルブクリアランスが規格外です

オートバイのエンジンには定期的なバルブクリアランス検査が必要です。ほとんどのメーカーは、12,000 ～ 24,000 マイルごとの検査を推奨しています。バルブクリアランスが狭すぎると、圧縮ストローク中にバルブがわずかに開いたままになり、圧力が抜けてしまいます。結果は、シリンダーが死んでいるのと同じように感じられる場合があります。バルブの調整は、基本的な工具とサービスマニュアルがあれば自宅整備士でも簡単にできる作業で、クリアランスのシミングやネジの調整だけであれば、費やした時間以上の費用はかかりません。

ブローヘッドガスケット

ヘッドガスケットが破損すると、燃焼ガスがシール面を越えて漏れ、影響を受けたシリンダーの圧縮が低下します。診断は、白い排気煙、ディップスティック上の乳白色のオイル、または目に見える外部漏れがなく滴る冷却水によって確認されます。ヘッドガスケットの交換はシリンダーヘッドを引っ張る必要がありますが、必ずしもバレル自体が損傷するわけではありません。ヘッドとバレルの表面が平らで損傷がない場合は、新しいガスケットと適切なトルクシーケンスにより完全な圧縮が復元されます。ほとんどの単気筒オートバイでは、これは経験豊富な整備士にとって半日の仕事です。

バイクのシリンダー自体に問題がある場合

点火と燃料供給のチェックが正常に戻り、圧縮が著しく低いかゼロであることが確認されたら、問題はエンジン自体の内部にあります。以下は、シリンダー バレルに影響を及ぼし、より複雑な修理が必要となる機械的状態です。

ピストンリングの摩耗

ピストンリングはピストンとシリンダー壁の間の隙間をシールします。時間の経過と走行距離の経過とともに、リングは摩耗し、圧縮を維持する能力を失います。古典的な診断方法は、点火プラグの穴に少量のモーター オイルを追加し、2 回目の圧縮テストを実行することです。 オイルを追加した後に測定値が大幅に上昇した場合 、リングが原因です。オイルがリングと壁の隙間を一時的にシールします。リングが摩耗している場合は、エンジンを引き出し、ピストンを取り外し、新しいリングセットを取り付ける必要があります。ボアが許容範囲内であれば必ずしも新しいシリンダーを必要とするわけではありませんが、同時にボアの測定を行う必要があります。摩耗したボアと新しいリングの組み合わせでは、修理の寿命が短くなります。

シリンダー壁に傷や損傷がある

シリンダー壁の傷は、潤滑が失敗したり、燃焼室に破片が侵入したり、焼き付いたピストンがボア表面を引きずったりするときに発生します。深い切り込みがあると、リングと壁の間のシールが破壊され、圧縮が失われます。軽い傷は、シリンダーを研磨して適切なクロスハッチ仕上げを再確立し、新しいリングを取り付けることで対処できる場合があります。 プロのシリンダーホーニング作業は通常、オートバイのシリンダー 1 個に対して 50 ドルから 75 ドルかかります — 交換コストの数分の一。壁に深い溝があったり、材料が不均一に除去されたりするひどい傷がある場合は、対応するオーバーサイズのピストンを使用して次のオーバーサイズに再穴あけするか、シリンダー全体を交換する必要があります。

バルブの焼けや曲がり

バルブが焼き切れたり (通常はリーンすぎたり爆発により)、タイミング チェーンの故障により曲がったり、適切に取り付けられなくなったりすると、圧縮中に燃焼室を密閉できなくなります。吸気口または排気口から空気が漏れる音が聞こえるため、リークダウンテストでこれが確認されます。バルブの交換にはシリンダーヘッドを取り外し、バルブトレインを分解する必要があります。損傷したバルブとシートは個別に交換できます。シリンダー バレル自体は完全に損傷していない場合もあります。シートの研削や新しいバルブを含む単気筒ヘッドのバルブ全体の作業は、工場によって異なりますが、通常 200 ドルから 600 ドルの工賃がかかります。

ピストンの焼き付き

ピストンの焼き付きは、ピストンが作動クリアランスを超えて膨張し、熱と摩擦によってシリンダー壁に溶接されるときに発生します。これは通常、不十分な潤滑、過熱を引き起こす冷却剤の損失、または不適切なオイルと燃料の混合物で 2 ストローク エンジンを運転することによって発生します。オートバイが走行中に発進すると、後輪が突然ロックする可能性があり、重大な安全上の危険があります。発作後の損傷評価には完全な分解が必要です。多くの場合、ピストンが破損して交換が必要となり、シリンダーに大きな傷がつきます。バレルを救えるかどうかは損傷の深さによって決まります。軽度の焼き付きが早期に発見された場合は、シリンダーを研磨して新しいピストンで再利用できる場合があります。重度の焼き付きによりシリンダーのライナーが頻繁に破壊され、新しいバレルまたは再スリーブが必要になります。

ひび割れたシリンダーバレル

物理的に亀裂が入ったシリンダー バレルは、最も深刻なシナリオです。クーラントが正しく使用されなかった場合、深刻な過熱、衝撃による損傷、または凍結による損傷によって亀裂が発生する可能性があります。構造的な亀裂のあるアルミニウム シリンダーは、通常、修理する価値がありません。溶接、機械加工、および再スリーブの取り付けにかかるコストは、通常、新しい交換用シリンダーのコストに近づくか、それを超えます。鋳鉄シリンダーは、熟練した機械工によって亀裂溶接が可能な場合もありますが、修理の寿命は、ボアと冷却剤の通路に対して亀裂が位置する位置に大きく依存します。

損傷したオートバイのシリンダーの修理方法

シリンダーバレル自体の加工が必要な場合、いくつかの機械的なオプションが存在します。正しい選択は、材質、損傷の種類、特大ピストンの入手可能性、および予算によって異なります。

ホーニング

ホーニングは最も侵襲性が低く、最も手頃な価格のシリンダー修理オプションです。機械工はホーニングツールを使用してシリンダー壁に適切なクロスハッチ仕上げを再確立します。これにより、ピストンリングが正しく装着され、効果的な油膜が維持されます。ホーニングは大きな材料を除去しないため、ボア直径がメーカーのサービス限界内にあるシリンダーに適しています。シリンダーをホーニングのために持ち込むとき、機械工は作業を進める前に穴の直径と真円度も測定する必要があります。ボアがすでに使用限界に達している場合、ホーニングは次の修理を遅らせるだけです。

オーバーサイズへの再ボーリング

シリンダーボアが標準の使用限界を超えて摩耗した場合、機械工は次のオーバーサイズまでボアアウトすることができ、通常は 0.25 mm または 0.010 インチの増分で、対応するオーバーサイズのピストンが取り付けられます。これは、鉄スリーブや裸の鋳鉄シリンダーに何十年も使用されてきた実績のある修理方法です。問題は、オーバーサイズのピストンが依然としてあなたのモデルで利用可能でなければならないということです。アクティブパーツが供給されている一般的なオートバイの場合、これが問題になることはほとんどありません。古いバイクや希少なバイクの場合、特大のピストンを調達することが困難または不可能な場合があり、その解決策はスリーブを付け直すか完全に交換する方向に進みます。

袖直し

再スリーブ化には、シリンダーをより広く穴を開け、新しい鉄製ライナーを押し込み、標準ピストンに適した穴径に研ぎ加工することが含まれます。これは、元のライナーが摩耗したり、標準のオーバーボアでは深すぎる損傷を受けたアルミニウムシリンダーを修復する効果的な方法です。アウターバレル構造は、構造の完全性を損なうことなく新しいスリーブを収容するのに十分な壁厚を持たなければなりません。熟練した機械工場であれば、多くの場合、新しいシリンダーを購入するよりも大幅に低コストでこの作業を実行できます。

ニカシルリコーティング

最新のオートバイ用アルミニウムシリンダーの多くは、鉄スリーブの代わりにニカシル（ニッケルシリコンカーバイド）ボアコーティングを使用しています。このコーティングは非常に硬く、耐摩耗性がありますが、従来の意味で再穴あけすることはできません。一度摩耗すると、シリンダーを再コーティングするか交換する必要があります。 Nikasil 再コーティングは、摩耗したコーティングを剥離し、元のボア径に新しい層を再塗布する専門サービスです。その結果、シリンダーは実質的に工場出荷時の仕様に復元され、元のピストン サイズで動作します。所要時間は店舗によって異なり、通常、サービスの料金は 200 ドルから 400 ドル、あるいはそれ以上です。

オートバイのシリンダーを修理するのではなく交換する場合

修理が現実的または経済的に意味をなさなくなり、交換が適切な判断となる特定の状況があります。

• 構造セクションまたは冷却剤通路に隣接して穴に亀裂が入り、溶接では確実に対処することができません。
• シリンダーはすでに最大限のオーバーサイズまで穴あけされており、これ以上除去する材料はありません。
• 元のボアサイズまたは事前の機械加工により、外壁が薄すぎて再スリーブを受け入れることができません。
• ニカシルでコーティングされたシリンダーは、コーティングが失われ、アルミニウム自体が損傷するまで摩耗しました。
• 機械加工、スリーブ、ピストン、リング、人件費を合わせたコストは、高品質の交換用シリンダーのコストを超えます。
• 特定のモデル用のオーバーサイズピストンは製造または入手できなくなり、リボアオプションが表から削除されます。

単気筒オートバイの場合、シリンダーバレルの交換は明確に定義された管理可能な作業です。エンジンは多気筒設計よりもシンプルで、バレルが 1 つ、ピストンが 1 つ、リングが 1 セット、ヘッドが 1 つあり、労力の範囲が抑えられます。並列ツイン、V ツイン、直列 4 気筒では、セットのうち 1 つのシリンダーを交換することは技術的には可能ですが、残りのシリンダーの状態に細心の注意を払う必要があります。共通の潤滑または冷却の欠陥により 1 つのバレルが磨耗または損傷した場合、他のバレルもそれほど遅れていない可能性があります。

交換用オートバイシリンダーを注文する際は、必ずボア径、スタッド穴パターン、ポートレイアウトをオリジナルと比較して確認してください。古いバイクや複数の生産バリエーションがあるモデルでは、年式ごとに小さな寸法の違いがあり、「互換性のある」部品を直接交換できない場合があります。 OEM 部品番号を参照として使用すると、このリスクが排除されます。

故障したオートバイのシリンダーを修理する費用: 何が予想されるか

実際に何がシリンダーを壊したかによって費用は大きく異なります。範囲は、点火プラグの 20 ドル未満から、工賃を伴うシリンダー全体の交換の数百ドルまでです。以下に、さまざまな修理シナリオで実際にかかる費用を現実的に示します。

これらの数値は、独立したショップでの単気筒または単純な多気筒オートバイの一般的な範囲を表しています。ディーラーの人件費、高級または入手困難な部品、分解中に発見された追加の損傷により、コストが上昇する可能性があります。修理作業を承認する前に、診断後に必ず確定見積もりを依頼してください。

シリンダーが故障したまま乗り続けるとどうなるか

多気筒のオートバイでは、1 つの気筒が死んでも乗り続けることは技術的には可能です。バイクはまだ動きますし、残りのシリンダーがエンジンを動かし続けます。しかし、この状態で乗り続けると損傷が加速し、管理可能な修理がはるかに高価なものになってしまいます。

1 つのシリンダーが点火を停止すると、そのシリンダーからの未燃燃料がクランクケースに流れ込み、オイルが薄まり、エンジンのベアリングや可動部品を潤滑する能力が低下する可能性があります。 2 ストローク バイクの場合、シリンダーがデッドになっているということは、オイルはまだ吸われているものの、燃焼では燃焼していないことを意味し、クランクケース内に豊富な堆積物が蓄積する可能性があります。水冷エンジンでは、ヘッド ガスケットの故障によりシリンダーが停止すると、冷却液が燃焼室またはオイル通路に侵入する可能性があります。汚染されたオイルで運転を続けると、ベアリングに損傷が発生し、元の修理費用が何倍にも膨れ上がります。

機械的な損傷を超えて、シリンダーが死んでいるバイクに乗るのは予測不可能な経験です。パワー供給が不均一になり、バイクが設計以上に振動し、ハンドリングが不安定に感じられることがあります。単気筒バイクの場合、気筒が死んでいるということは、単純にバイクが走らないことを意味しており、再び乗る前に対処する以外に選択肢はありません。

バイクのシリンダートラブルを未然に防ぐ

デッドシリンダーの故障のほとんどは、一貫したメンテナンスによって防ぐことができます。シリンダーを破壊する機械的状態（リングの摩耗、壁の傷、バルブの焼け、ピストンの固着）は、ほとんどの場合徐々に進行し、完全な故障を引き起こす前に警告の兆候を示します。早期に問題に対処することは、事後的に再構築するよりもはるかに安価です。

• 予定どおりにオイルを交換してください。 適切な粘度の新鮮なオイルは、ピストン、リング、シリンダー壁の間に膜を維持し、金属間の接触を防ぎます。ほとんどのオートバイでは、エンジンの種類と使用するオイルに応じて、3,000 ～ 6,000 マイルごとにオイル交換が必要です。
• メーカーが推奨する間隔でバルブクリアランスを確認してください。 バルブの固さは、シリンダーの早期摩耗と圧縮損失の最も見落とされている原因の 1 つです。これは、高回転の単気筒エンジンや並列 2 気筒エンジンに特に当てはまります。
• スパークプラグは汚れる前に交換してください。 プラグが寿命を超えて使用されると、不完全燃焼が発生し、未燃燃料でシリンダー壁が洗浄され、ボア表面の油膜が劣化します。
• 水冷エンジンの冷却液レベルを監視します。 過熱は、ヘッドの歪み、ガスケットの吹き抜け、ピストンの焼き付きの主な原因の 1 つです。冷却液を正しいレベルに保ち、取扱説明書に指定されている間隔で交換してください。
• 早期の警告サインを決して無視しないでください。 アイドリングの荒れ、低 RPM でのわずかなミス、特定のシリンダーの失火を示すエンジン チェック ライト、またはかすかな排気音の変化はすべて、すぐに調査する価値のある兆候です。軽微な失火として始まったものでも、十分に無視されれば、スコアリングシリンダーに進行する可能性があります。
• オフシーズン中は自転車を適切に保管してください。 キャブレターやインジェクターに残った燃料がワニスとなって詰まります。長期保管する前に、燃料スタビライザーを使用し、エンジンを短時間運転して燃料システム全体に燃料を分散させてください。

適切にメンテナンスされたモーターサイクルシリンダーは、ホーンとリングセット以上のものを必要とせずに、機械の寿命まで使い続けることができます。最終的にシリンダー全体の交換や大規模な内部作業が必要になるエンジンは、通常、オイルが不足していたり​​、繰り返しオーバーヒートしたり、トラブルの初期の兆候が無視されたりしたエンジンです。基本への一貫した注意により、オートバイのシリンダーは本来の動作を正確に実行し、何マイルでも確実に燃料を前進運動に変換します。
