シリンダー1本でも交換できますか？バイクシリンダーガイド

バイクの単気筒を交換できますか?

簡単な答えは「はい」です。オートバイのシリンダーは 1 つ交換できます。特に単気筒の自転車の場合、これは経験豊富な家庭整備士やショップが取り組むことができる、最も簡単なエンジン作業の 1 つです。ボアの傷、バレルのひび割れ、またはホーニングでは修復できないほどのひどい摩耗に対処している場合でも、シリンダーを交換することが確立された修理方法です。多気筒のオートバイにも同じ原理が当てはまります。つまり、エンジン全体を取り外したり再構築したりすることなく、個々のシリンダーを交換できますが、関係するシリンダーの数に応じて複雑さが増します。

とはいえ、「できるか」と「すべきか」は別の質問です。交換するか修理するかの決定 オートバイシリンダー 損傷の種類、シリンダーの材質、特大ピストンがまだ入手可能かどうか、および予算によって異なります。このガイドでは、バイクからバレルを取り外す前に知っておくべきことをすべて説明します。

オートバイのシリンダーとは何ですか?またその役割は何ですか?

オートバイのシリンダー (シリンダー バレルとも呼ばれます) は、エンジンの燃焼室の中心となるハウジングです。ピストンが上下に移動する密閉ボアを提供し、燃料の点火を機械的な動きに変換します。 4 ストローク エンジンでは、これはクランクシャフトの 2 回転に 1 回発生します。 2 ストローク エンジンでは、1 回転ごとに燃焼が発生し、シリンダー壁にかなり大きな熱的および機械的ストレスがかかります。

シリンダーは通常、鉄またはアルミニウムから鋳造されます。鋳鉄シリンダーは、材料を除去してボアを拡大して特大のピストンを受け入れることができるため、磨耗した場合の再ボアが容易です。アルミニウムシリンダーは軽量で、より効率的に熱を放散しますが、動くピストンの摩擦に耐えるために、硬化した内側のライニング (鋳鉄スリーブまたはニカシル (ニッケル - シリコンカーバイド) コーティング) が必要です。この区別は、シリンダーバレルを修理するか交換するかを決定する際に非常に重要です。

オートバイの単気筒エンジンには、これらのバレルのうち 1 つが含まれており、ピストン 1 つ、リング 1 セット、燃焼室 1 つが含まれています。このシンプルさは、単気筒バイクがメンテナンスのしやすさで高く評価されている理由の 1 つです。何か問題が発生した場合に対処できるシリンダーは 1 つだけです。

オートバイのシリンダーの交換が必要な兆候

シリンダー全体を交換する前に、問題を正しく診断する必要があります。いくつかの症状はシリンダーの摩耗や損傷を直接示しており、適切な診断テストを行うことで、ホーンで問題を解決できるのか、それとも新しいバレルが唯一の現実的な選択肢なのかを知ることができます。

圧縮の損失

圧縮テストは、最初に手を伸ばすツールです。点火プラグを取り外し、圧縮ゲージに通します。スロットルを全開にして、ゲージの指示が安定するまでエンジンをクランキングします。ほとんどの健全な 4 ストローク単気筒エンジンは、メーカーの仕様に応じて 120 ～ 180 psi の値を示すはずです。正確な範囲については、サービス マニュアルを確認してください。仕様を大幅に下回る測定値は、内部漏れを示しています。

続いて湿式圧縮テストを行います。点火プラグの穴からシリンダー内に少量のエンジン オイルを噴射し、テストを繰り返します。圧縮が 20% 以上上昇する場合は、ピストン リングの摩耗が原因である可能性があります。オイルの有無にかかわらず測定値が同じであれば、問題はシリンダー ボア自体ではなく、バルブまたはヘッド ガスケットにあります。

シリンダー壁に傷や損傷がある

シリンダー壁の垂直方向の傷（ボア内を上下に走る明るい平行な傷として見えます）は、シリンダーの損傷の最も決定的な指標です。スコアは通常、潤滑不良、破片の吸い込み、またはピストン リングの崩壊によって発生します。軽い傷は、リングを適切にシールするために必要なクロスハッチ パターンを復元するためにホーンで対処できる場合があります。深い傷、またはニカシルコーティングを通ってアルミニウム基材にまで及ぶ傷は、ほとんどの場合、再メッキまたはシリンダーの完全な交換のいずれかを必要とします。

過度のボア摩耗

適切にメンテナンスされたシリンダーボアでも、数万マイルを走行すると、許容範囲を超えて摩耗します。ボアゲージまたはマイクロメーター付きスナップゲージを使用して、ピストンの移動領域の上部、中間、下部のボア径を測定します。測定値をサービスマニュアルの標準ボア仕様と比較してください。摩耗がメーカーのサービス限界を超えた場合 (通常、日本のほとんどのシングルの標準ボアを約 0.05 ～ 0.10 mm 超えています)、シリンダーに注意が必要です。

目に見えるピストンの損傷

ピストンの損傷とシリンダーの損傷は同時に発生することがよくあります。爆発によるピストンクラウンの穴あきや浸食、傾斜運転による溶けた領域、汚れの汚染によるスカートの垂直の跡はすべて、ボアにも損傷があることを示しています。シリンダーを点検するときは、必ずピストンを取り外して同時に点検してください。

持続的なオイル消費または青煙

オートバイが常にオイルを燃焼させ、排気ガスから青い煙を放出し、新しいピストンリングでも問題を解決できない場合は、リングが効果的にシールできるレベルを超えてボア自体が摩耗している可能性があります。丸くなくなったバレル（「丸くない」と呼ばれる状態）は、リングがどれほど新しいかに関係なく、適切なリングシールを保持できません。

修理または交換: 決定方法

損傷したオートバイのシリンダーをすべて交換する必要があるわけではありません。多くの場合、バレルは機械加工または再メッキによって、新しい部品の数分の一のコストで修復できます。主な変数は、シリンダーの材質、コーティングの種類、損傷の程度です。

鋳鉄シリンダーの場合、オーバーサイズのピストンを受け入れるためのリボーリング（通常、ストックより 0.25 mm、0.50 mm、および 1.00 mm の増分で利用可能）は、実証済みの費用対効果の高い修理です。ボアは正確に丸く機械加工され、リングに必要な表面仕上げを行うためにホーニングされます。 リボーリングがオプションの場合、新しいシリンダーを購入するよりも 50% 以上節約することが現実的です。

Nikasil コーティングされたアルミニウムシリンダーの場合は状況が異なります。 Nikasil が損傷すると、裸のアルミニウムを単に再穴あけすることはできません。柔らかいベース素材は、硬化したライニングなしでは存続できません。再メッキサービスでは、シリンダーあたりおよそ 150 ドルから 400 ドルでニカシルの剥離と再適用が可能ですが、これはベースのアルミニウムが構造的に損なわれるほど損傷が深く浸透していない場合に限ります。存在する場合は、交換することが唯一の方法です。

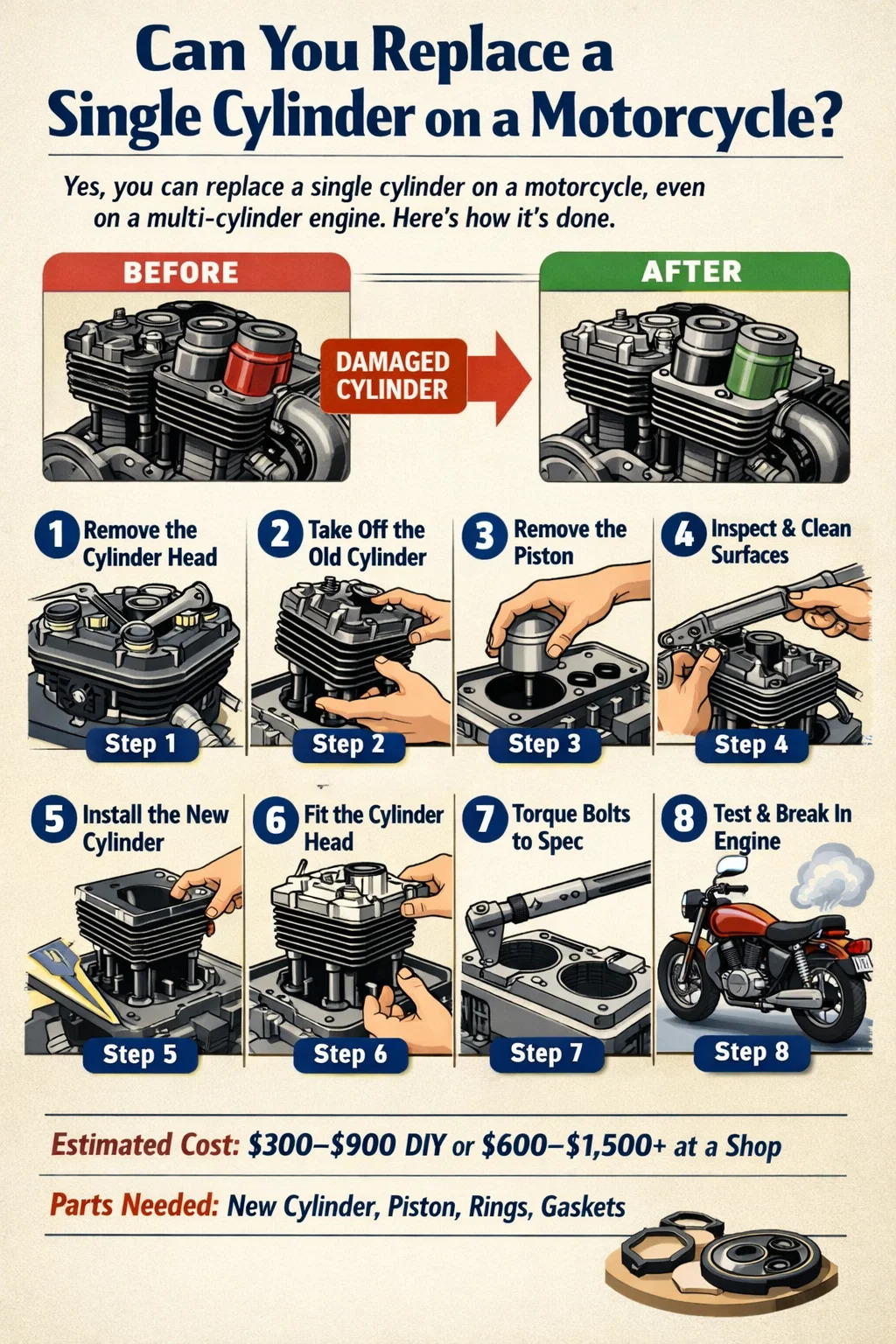

オートバイのシリンダーを交換する方法: ステップバイステップの概要

オートバイのシリンダーの交換は、単気筒エンジンであろうと、多気筒バイクの 1 つのシリンダーであろうと、同じ一般的な手順に従います。単気筒オートバイでは、隣接するシリンダーがないため作業が容易になり、適切なツールを備えた有能な家庭整備士にとって現実的なプロジェクトとなります。

必要なもの

• バイクモデル別のサービスマニュアル
• トルクレンチとソケットのフルセット
• ピストンリングコンプレッサー
• マイクロメータ付ボアゲージまたはスナップゲージ
• ガスケットスクレーパーと洗浄溶剤
• 交換用シリンダー、ベースガスケット、ヘッドガスケット
• 交換用シリンダーのボアサイズに合わせた新しいピストンとリング
• エンジンオイルと冷却水（液冷の場合）

ステップ 1: 液体を排出し、エンジンを準備する

エンジンが完全に冷えた状態で、エンジンオイルを抜きます。水冷バイクの場合は、冷却液も抜きます。可能であれば、残留液体がすべての通路から完全に排出されるように、一晩放置してください。作業中にバイクが動かないように、センタースタンドまたはパドックスタンドにバイクを固定してください。

ステップ2: 排気システムとシリンダーヘッドを取り外す

すべてのヘッダー パイプのボルトを徐々に均等に緩めます。ヘッドに不均一な応力がかかるため、他のボルトを緩める前に 1 つのボルトを完全に取り外さないでください。排気ヘッダーを取り外します。ヘッドの電気接続（冷却水温度センサーなど）をすべて外し、サービスマニュアルに記載されている逆の手順でシリンダーヘッドのボルトを取り外します。ほとんどのシングルのヘッドボルトは十字または螺旋状に取り外されます。露出したシリンダーボアの上に落とさないように注意しながら、ヘッドを持ち上げて外します。

ステップ 3: シリンダーバレルを取り外す

ヘッドを取り外した状態では、シリンダーバレルはクランクケースにねじ込まれたベースナットまたはスタッドによって所定の位置に保持されます。これらの留め具を慎重に取り外し、その位置に注意してください。一部のエンジンではスタッドの長さが異なります。バレルをまっすぐ上に持ち上げてピストンから外します。バレルの底部がピストンリングを越えたら、コンロッドがクランクケースの口にぶつからないようにピストンを支えます。破片が入らないように、クランクケースの開口部をきれいな布で包みます。

ステップ 4: ピストンを取り外す

ピストンリングをクラウンからスライドさせて外せる程度に広げて、慎重にピストンリングを取り外します。広げすぎるとピストンリングに亀裂が入ります。ピストンピン穴からサークリップ（リストピンサークリップ）を取り外します。これらはバネの張力を受けているため、制御しないと作業場を横切って飛んでしまう可能性があります。ピストンピン取り外しツールまたは適切なドリフトを使用してガジョンピンを押し出し、ピストンをコネクティングロッドから分離します。スモールエンドベアリング（コンロッド先端のニードルベアリング）を点検し、ざらつきやガタがある場合は交換してください。

ステップ 5: すべての合わせ面を清掃して検査する

クランクケースのベース表面とシリンダーヘッドの下側をこすって、古いガスケット材料をすべて完全に取り除きます。残留物があると、新しいガスケットが適切に密閉できなくなります。直定規を使用してクランクケースの合わせ面に歪みがないか確認します。シリンダーヘッドの燃焼室を清掃し、バルブシートや点火プラグのネジ山の周囲に亀裂や浸食がないか検査します。

ステップ 6: 新しいシリンダーを取り付ける

新しいピストンをコネクティングロッドに取り付け、新しいサークリップを取り付けます（古いサークリップは決して再利用しないでください。これらは使い捨ての安全部品です）。サービスマニュアルの指定に従って、図の位置にリングギャップをずらして新しいピストンリングを取り付けます。新しいベースガスケットを乾いた状態で取り付けるか、メーカーの指示に従ってガスケットシーラーを薄く塗って取り付けます。リングコンプレッサーツールでリングを圧縮し、交換用シリンダーバレルをピストンの上に真っ直ぐ下げます。ピストンを下げるときは、ボアとピストンの位置が完全に一致するようにしてください。斜めに力を入れるとリングが壊れてしまいます。

ステップ 7: シリンダーヘッドを元に戻し、すべてのファスナーを締めます

新しいヘッド ガスケットを取り付けます。ヘッド ガスケットは決して再利用しないでください。ヘッドを慎重に下げ、すべてのヘッドボルトを手でねじ込み、サービスマニュアルの順序に従って複数の段階でトルクを下げます。ほとんどの単気筒エンジンは、ボルトのサイズとエンジンの設計に応じて、ヘッドボルトを 25 ～ 45 Nm のトルクで締め付けます。マニュアルに正確な数値が記載されています。トルクを掛けた後、排気、冷却システムのコンポーネント、および電気接続を再接続します。オイルと冷却水を補充します。

ステップ 8: 新しいシリンダーを慣らし運転する

新しいオートバイのシリンダーでは、ピストン リングがボアの壁にしっかりと固定されるように、適切な慣らし期間が必要です。最初の 500 ～ 1,000 km は、継続的な高回転または全開運転を避けてください。エンジン回転数を頻繁に変更し、最初の 100 ～ 200 km 走行後にオイルを交換して、リングに着座するときに発生する金属粒子を洗い流します。最初の数回の走行後に漏れがないか確認し、サービスマニュアルで推奨されている場合は、最初のヒートサイクル後にヘッドボルトを締め直してください。

多気筒オートバイの単気筒の交換

並列 2 気筒、直列 4 気筒、または V ツイン バイクでは、技術的には複数のシリンダー バレルのうち 1 つのシリンダー バレルを交換することになりますが、パッケージングの制約によりそのプロセスはより複雑になります。多くの V ツイン バイク (クルーザー スタイルのバイクに一般的) では、フロント シリンダーとリア シリンダーに個別にアクセスでき、一度に 1 つずつ取り外すことができるため、シリンダーが単一の鋳物を共有する直列エンジンと比較して作業が大幅に簡素化されます。

直列 4 エンジンでは、4 つのシリンダーは通常、別々のバレルではなく単一のブロックとして形成されます。この設計では、1 つのシリンダーだけを単独で交換することはできません。ブロック全体を取り外して交換または再調整する必要があります。これは、単気筒や V ツイン バイクの個々のバレルを交換する作業とは根本的に異なり、かなり多くの労力と費用がかかります。

別々のバレルが存在する V ツインまたは同様の設計で 1 つのシリンダーを交換する場合、損傷していないシリンダーのボアを同時に測定する価値があります。 両方のシリンダーが同様に摩耗している場合、1 つだけを交換すると、2 つ目のシリンダーが短期間で故障の危機に瀕する可能性があります。 その結果、二度目の人件費が発生します。多くの経験豊富な整備士は、未使用のシリンダーの走行距離または摩耗レベルが使用限界に近い場合、両方を同時に行うことを推奨します。

単気筒オートバイ: シリンダー作業がより簡単な理由

単気筒オートバイは、機械の単純さとメンテナンスコストの低さで長年の評判を保っており、それはシリンダーの作業にも直接当てはまります。対応するボアが 1 つだけであるため、アクセスは簡単で、部品の調達も容易になり、ワークショップでの作業全体の時間が短縮されます。

単気筒エンジンのバルブ サービスには 1 つのシリンダー ヘッドだけが必要ですが、V ツインではフロントとリアの 2 つのヘッドにアクセスする必要があり、並列 4 エンジンでは少なくとも 4 つのバルブ、多くの場合合計 8 ～ 16 個のバルブを介して作業する必要があります。自分でメンテナンスを行うつもりのライダーにとって、シングルバイクのシリンダー交換は最も管理しやすい作業です。

一般的な単気筒オートバイ (250cc ～ 450cc のオフロード バイク、125cc ～ 300cc のコミューター シングルバイク、クラシックな英国製および日本製のシングルバイク) の交換部品は、アフターマーケット サプライヤーを通じて広く入手可能です。パワースポーツ エンジン コンポーネントを専門とするブランドのピストンとリング キットは通常、幅広いボア サイズをカバーしており、標準サイズとオーバーサイズの両方のオプションを提供しているため、新しいピストンをリボアまたは交換用シリンダーに簡単に適合させることができます。

オートバイのシリンダー交換時に避けるべきよくある間違い

経験豊富な整備士でもシリンダー作業中にミスを犯し、早期故障やエンジン損傷につながる可能性があります。以下は、最も重大な間違いを防ぐために避けるべきものです。

• 取り付ける前に新しいシリンダーの測定を行っていない。 新品または再生シリンダーであっても、エンジンを始動する前に測定して仕様を満たしていることを確認する必要があります。 OEM およびアフターマーケット部品は、箱から出してすぐに常に許容範囲内にあるとは限りません。
• サークリップの再利用。 ピストンピンサークリップは使い捨て部品です。使用済みのサークリップがエンジン内で緩むと、数秒以内にボアとピストンが破損します。常に新しいものを取り付けてください。
• リングギャップが正しくありません。 取り付ける前に、各ピストンリングのボア内のエンドギャップを確認してください。ギャップが小さすぎると、シリンダーが加熱して膨張したときにリングの端が突き当たり、リングが破損したりボアに傷がついたりします。大きすぎると圧縮が不十分になります。
• トルクの順序または値が間違っています。 ヘッドボルトのトルクシーケンスは、クランプ荷重をヘッドガスケット全体に均等に分散するために存在します。手順を省略したり、過剰なトルクを与えたりすると、ヘッドが歪んだり、ガスケットが不均一に潰れたりして、再組み立て直後にヘッド ガスケットが破損する可能性があります。
• クランクケース内の破片。 作業中にクランクケースをカバーせずに開いたままにすると、砂、ガスケット材料、またはハードウェアが落下する可能性があります。破片がオイル通路またはクランクシャフトに到達すると、下端に致命的な損傷を引き起こす可能性があります。
• 慣らし期間をスキップします。 新しいシリンダーを取り付けてすぐにフルスロットルで走行すると、リングが正しく装着されず、操作の最初の数時間以内に新しいボアに傷が付く可能性があります。

シリンダー交換とエンジン交換: エンジン全体を交換する方が合理的になるのはどのような場合ですか?

場合によっては、シリンダー交換の経済性を考慮して、単に中古の交換用エンジンを調達することを優先する場合もあります。エンジンの下端 (クランクシャフト、コンロッドベアリング、トランスミッション) にも磨耗が見られる場合、シリンダーの作業に数百ドルを費やしてすぐに下端が故障するのは経済的に意味がありません。

一般的なベンチマークとして、シリンダー交換のコスト (部品と工賃) が正常な中古エンジンのコストの 60 ～ 70% に近いかそれを超え、エンジンの残りの部分が最近検査または整備されていない場合は、中古エンジンの交換を検討する価値があります。エンジンの完全交換の魅力は、内部のすべてが一緒に動作しており、一貫した状態であることがわかることですが、ターゲットを絞ったシリンダーの修理では、エンジンを開けた後に他の問題が明らかになる可能性があります。

とはいえ、中古エンジンには未知の部分があります。購入前にドナーエンジンの圧縮テスト、リークダウンテスト、およびオイル分析を行わなければ、一連の不確実性を別の不確実性と交換することになります。多くのライダーは、歴史が不明な中古ユニットを取り付けるよりも、問題が診断された既知のエンジンを修理する透明性を好みます。

バイクのシリンダーを交換するのにかかる費用はいくらですか?

コストは、シリンダーの種類、オートバイのメーカーとモデル、OEM 部品かアフターマーケット部品を使用するか、作業が DIY かショップで行われるかによって大きく異なります。以下の表は、最も一般的なシナリオの現実的なコスト範囲を示しています。

典型的な小型から中型の単気筒バイクの場合、DIY シリンダー交換の総コスト (新しいバレル、ピストン キット、ガスケット セット、新しいサークリップを含む) は通常、OEM コンポーネントを選択するか、高品質のアフターマーケット コンポーネントを選択するかによって、部品代で 200 ドルから 600 ドルの間になります。単気筒エンジンでの完全な作業にかかる作業時間は通常 3 ～ 6 時間で、作業料金は通常 1 時間あたり 80 ～ 130 ドルの範囲であり、人件費のみのコストはおよそ 240 ～ 780 ドルとなります。

OEM とアフターマーケットのオートバイ シリンダー部品の選択

OEM シリンダーは純正部品と同じ仕様で製造されており、設計どおりに正確にフィットし、機能します。現行生産バイクがまだ保証期間内である場合、または公差が厳しい高性能バイクの場合は、OEM がより安全な選択です。主な欠点は価格です。OEM シリンダーはアフターマーケットの代替品よりも大幅に高価になる可能性があり、古いモデルや生産終了したモデルの場合は、OEM 部品がまったく入手できない場合があります。

評判の良いパワースポーツ部品サプライヤーのアフターマーケットシリンダーとピストンキットは確立された代替品であり、幅広いオートバイをカバーしています。一般的な単気筒のオフロード バイクやコミューター バイクの多くでは、アフターマーケットのピストン キットにピストン、リング、リスト ピン、サークリップ、場合によってはシリンダーが含まれており、OEM よりも大幅に低価格です。品質はアフターマーケット ブランドによって異なるため、購入を決定する前に、サプライヤーが特定のエンジンに関して実績があるかどうかを確認する価値があります。

実用的な注意事項: アフターマーケットシリンダーを注文するときは、特に複数の生産バリエーションが存在する可能性がある古いオートバイやあまり一般的ではないオートバイの場合、オリジナルと比較してボア直径、スタッド穴のパターン、ポートのレイアウトを確認してください。アフターマーケットを注文する際に参照として OEM 部品番号を使用すると、互換性はあるものの完全には互換性がない部品ではなく、直接交換品を確実に受け取ることができます。
